36V欠压掩护电路图（一）

电路任务道理：

输入电压低于划定值时，反映了输入直流电源、开关稳压器内部或输入负载发生了非常。输入直流电源电压降落到划定值之下时，会致使开关稳压器的输入电压跌落，输入电流增大，既危及开关三极管，也危及输入电源。是以，要设欠电压掩护。简略的欠电压掩护如图1所示。

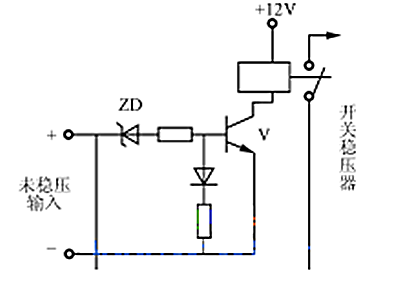

图1  输入欠电压掩护

当未稳压输入的电压值一般时，稳压管ZD击穿，晶体管V导通，继电器举措，触点吸合，开关稳压器加电。当输入低于所许可的最低电压值时，稳压管ZD不通，V停止，触点跳开，开关稳压器不能任务。

开关稳压器内部，由于节制电路变态或开关三极管生效会使输入电压降落；负载发生短路也会使输入电压降落。出格在升压型或反相升压型的直流开关稳压器中欠电压的掩护是跟过电流掩护慎密相干的，因此加倍主要。实现体例是在开关稳压器的输入端接电压比拟器，如图2所示。

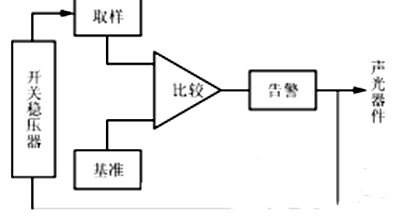

图2  欠 压掩护方框图

一般时，比拟器不输入，一旦电压跌落在许可值之下比拟器就翻转，驱动告警电路;同时反映到开关稳压器的节制电路，使开关三极管停止或堵截输入电源。

36V欠压掩护电路图（二）

电路任务道理：

本电路由11个元件构成，电路简练，反映活络，其利用规模也比拟宽阔，电压规模和功率容量能够经由过程利用差别的器件而转变，并且可接纳贴片元件，使体积进一步减小。

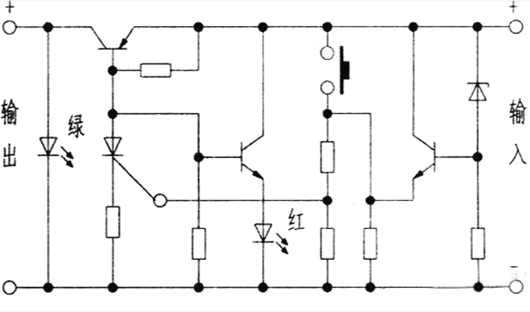

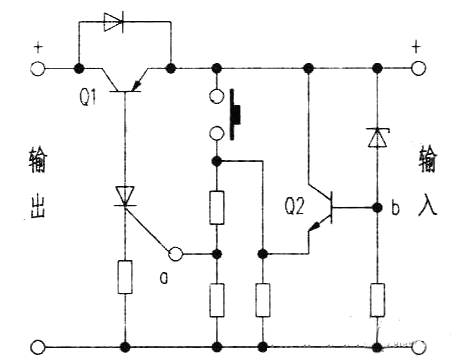

电路如上图所示。在电压一般的环境下，b点电位较高，故a点电位响应也较高；晶闸管导通，以是Ql导通，输入真个负载一般1任务。当输入电压降落到必然水平时．b点电位响应降落，Q2导通水平削弱使a点电位降落，可控硅关断，使Ql停止，堵截了对负载的供电。当内部电压一般或电池充沛电后，对其手动复位便可。若需装置唆使电路可按下图所示装置，接纳三色发光二极管停止唆使便可。

本电路可用于电动车、充电灯、矿灯等对铅酸电池停止过放电掩护，也可接入高压直流供电回路中掩护负载。在此，在利用铅酸电池的场所中，应尽量加装欠压掩护器，并能在单格电压降至1.9V摆布时实施掩护，以耽误电池的利用寿命。

注重本电路在差别的利用场所应公道挑选器件，并留有必然余量，以保障电路的不变任务。

36V欠压掩护电路图（三）

电路任务道理：

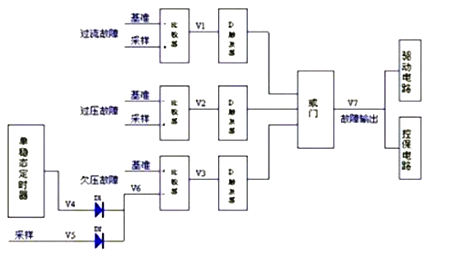

当电源发生过流、过压、欠压毛病时，V1、V2、V3为高电平，D触发器检测到该脉冲电平，锁存毛病。再送入到或门，使得毛病输入V7为高电平。V7分为两路：一起送到驱动电路中，关掉驱动，掩护主回路IGBT开关管;另外一起送到节制掩护电路中，关断三相380的输入。

36V欠压掩护电路图（四）

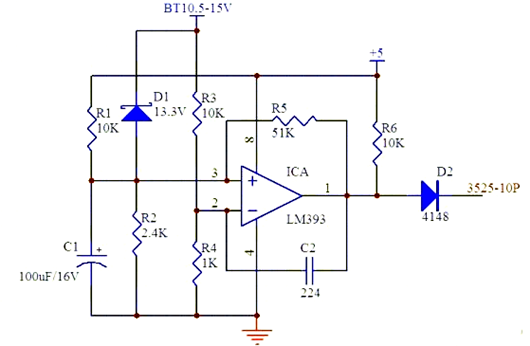

在做逆变器时，咱们老是要设想一款欠压过压掩护电路，如图中的电路有如下特色：

1.只用了一个单位的比拟器来实现欠压和过压掩护功效，以是绝对用二个比拟器的电路来说，比拟简略。

2.当BT电压降到10.5以下时，比拟器输入高电平，封闭3525的PWM输入，由于该比拟器加了一个正反映电阻R5，以是电路具备回差值，这时候，若是BT上升到12.2V时，比拟器反转，输入低电平，逆变器又主动从头启动。

3.当BT电压由于某种缘由升到14.8以上时，D1导通，比拟器输入高电平，封闭逆变器。D1稳压值为13.3V时，掩护门限为14.8V，如要不适合的稳压管，能够用10V+3.3V二个串连起来用，结果一样的。

如上是12V时的参数，若是要用于24V体系，只需修改几个电阻的参数就能够了。
