欠压掩护电路感化

欠压掩护是指用电器在输入电压达不到使命电压时，会堵截输入电压，有用掩护用电器不因低电压而频频起动致使破坏。当输入电压普通后，用电器主动规复普通使命。

因为短路毛病等缘由，线路电压会在短时候内呈现大幅度降落乃至消逝的景象。它会给线路和电器装备带来毁伤。比方：使电念头疲倒、堵转，从而发生数倍于额外电流的过电流，烧坏电念头；当电压规复时，大批电念头的自起动又会使电念头的电压大幅度降落，形成风险。

引发电念头疲倒的电压称为临界电压 。当线路电压降落光临界电压时，掩护电器的举措，称为欠电压掩护，其使命首要是避免装备因过载而销毁。当本路电压 低于临界电压掩护电器才举措的称为失压掩护，其首要使命是避免电念头自起动。

欠压掩护电路设想阐发

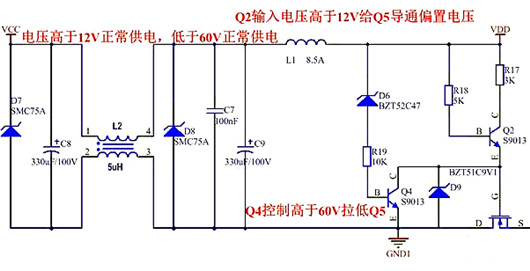

以下是道理图，标注有宽电压输入颠末电容共模电感，TVS管。这是罕见的输入电源处置，固然也会有防反接掩护，D9的感化是保障MOS管GS电压不会太高，普通最高25伏摆布，临界导通电压4伏，也便是说9.1V必定处于饱和导通状况。

一、当电压由零伏回升时到达12V摆布，Q2导通，D9导通致使Q5导通电源翻开了，当电压一向回升，Q2和D9状况稳定，但是当D6跟着电压回升，导通电流到达Q4饱和电流，Q5的导通偏置电压拉低，MOS管封闭。电源不输入。

二、当电压又规复到12V到60伏。Q2普通导通，Q4停止。MOS普通导通。固然要注重R17，R18电阻的功率。行动输入电压降低他的功率也会增添。

在掩护电压的临界点四周，会呈现掩护和普通使命的频频振荡。

比方掩护电压是12V，当电压回升到12V时，掩护电路开启输入，这里因为负载的增添，12V电压稍有一点电压的跌落，能够就几十mV的跌落，掩护电路又封闭输入。

从而在临界点四周就呈现了封闭/开启的疾速振荡，能够形成装备的破坏。

为了处理这个题目，咱们须要设想一个具备迟滞效应的掩护电路。

能够用迟滞比拟器来完成，迟滞比拟器能够经由过程比拟器的输入正反应完成，比方比拟器的比拟基准电压是2.5V，滞回规模是0.5V。

则当输入电压从0V回升到2.5V时，比拟器输入低，比拟基准电平降落为2.25V。

此时，输入电压稍有跌落，只需不低于2.25V，就不会再输入高．

当输入电压从高电平降落到2.5V，比拟器输入高，比拟基准电平回升为2.75V．

此时，输入电压稍有回升，只需不高于2.75V，就不会再输入低．

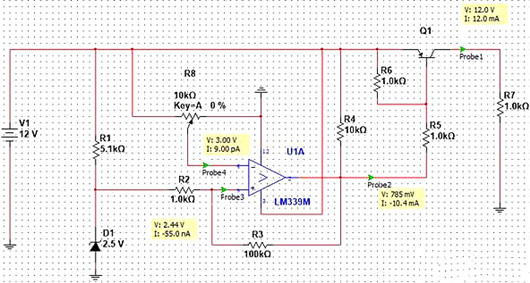

按照下面的阐发，操纵迟滞比拟器设想以下的欠压掩护电路：

D1是2.5V稳压二极管，能够用高精度的TL431替换．

U1A是运放LM339，输入高时为开漏，以是输入经由过程R4上拉至电源，

R3是正反应电阻，用于完成迟滞结果．

可调电阻R8用来调理掩护电压，若是12V的掩护电压，能够将可调电阻的比例设置为20%摆布．

Q1的用来做开关节制用的PNP三极管，若是负载电流大，能够用PMOS替换．

若是咱们把可调电阻的比例设到20%，比拟基准电压为2.5/20%=12.5V

按照电压叠加道理，当比拟器输入低时，2.5V稳压值在同相真个分压为,2.47V．

对应电源电压为2.47/20%=12.35V．

当比拟器输入高时，电源电压为12V，同相真个电压大要为2.585V．

对应电源电压为12.9V．

也便是当电源电压从0Ｖ回升，到12.9V以上时，Q1导通，电源翻开，负载起头使命．当电源电压从12.9V以上，降落到12.35V以下时，Q1停止，电源封闭，负载竣事使命．

以是该电路的滞回规模为12.9-12.35=0.55V．
