光电耦合器亦称光电断绝器，简称光耦。光电耦合器以光为前言传输电旌旗灯号。它对输入、输入电旌旗灯号有杰出的断绝感化，以是，它在各类电路中获得普遍的操纵。今朝它已成为品种最多、用处最广的光电器件之一。
光耦合器普通由三局部构成：光的发射、光的领受及旌旗灯号缩小。输入的电旌旗灯号驱动发光二极管（LED），使之收回必然波长的光，被光探测器领受而发生光电流，再颠末进一步缩小后输入。这就实现了电—光—电的转换，从而起到输入、输入、断绝的感化。因为光耦合器输入输入间相互断绝，电旌旗灯号传输具备单向性等特色，因此具备杰出的电绝缘才能和抗搅扰才能。

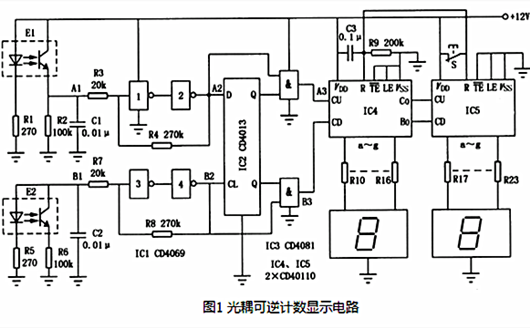

操纵光耦合器设想的可逆计数显现电路，该电路图的电路体系以下图图1所示。
在图1所展现的这类光耦合器可逆计数显现电路中，其体系首要操纵光耦器件作为光传感器停止建造，实现后可对差别运转标的目的的物件停止主动加减计数，合用于主动流水出产物件停止计数统计。
该电路体系的任务道理能够总结为：在这一可逆计数显现电路中，所选择的光耦器件为反射式光耦器件，红外发光二极管和光敏三极管里35°夹角封装为一体，其交点在距光耦合器5mm处。
当该电路接通并停止任务时，红外发光二极管收回的红外光若被后方的物件遮挡，则红外光反射返来并被光敏三极管所领受使光敏三极管导通。若光耦器件后方不物件，则光敏三极管处于停止状况。

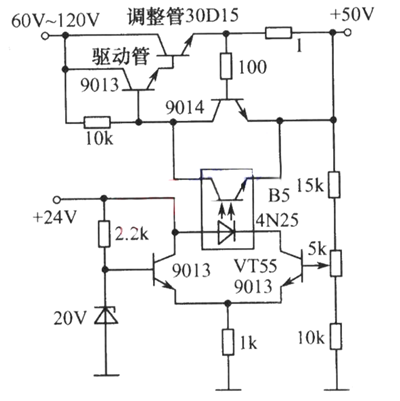

操纵光电耦合器构成的高压稳压电路体系，这一高压稳压电路体系设想以下图图2所示。
图2 光电耦合器构成的高压稳压电路
在图2所展现的基于光耦合器的高压稳压电路体系中，凡是驱动管须要接纳耐压较高的晶体管（图中驱动管型号为9013）。
这一电路体系的任务道理能够总结为：当稳压电路内的输入电压增大时，VT55的偏压增添，B5中发光二极管的正向电流增大，使光敏管极间电压减小，调剂管be结偏压下降而内阻增大，使输入电压下降。反之，使输入电压下降，从而坚持输入电压的不变。
一款操纵光电耦合器设想的光电效应电路图，以下图所示。

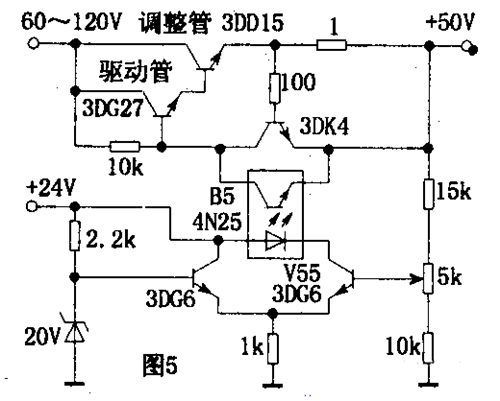

光耦构成高压稳压电路
电路如图所示．驱动管需接纳耐压较高的晶体管（图中驱动管为3DG27）。当输入电压增大时，V55的偏压增添，B5中发光二极管的正向电流增大，使光敏管极间电压减小，调剂管be结偏压下降而内阻增大，使输入电压下降，而坚持输入电压的不变。
