用3V电源为12V压电式扬声器供电电路
矮型压电式扬声器可为便携式电子装备供给优良的声响，但请求加在扬声器元件两头的电压摆幅大于8Vp-p。但是，大大都便携装备只要一个高压电源，传统的电池供电缩小器没法供给充足大的电压摆幅来驱动压电式扬声器。

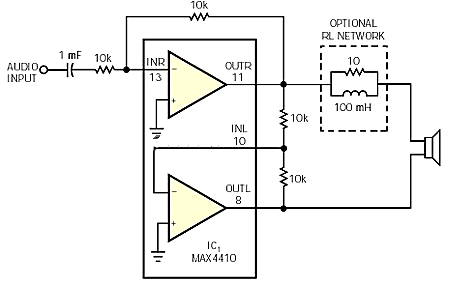

处理这一题目的一种体例是利用图1中的IC1，能够将IC1设置装备摆设得能用高达12Vp-p的电压摆幅来驱动压电式扬声器，并由3V电源供电。IC1的型号是MAX4410，它含有一个平面声耳机驱动器和一个能从正3V电源取得一个负3V电源的反相电荷泵。
是以，为驱动缩小器一个外部±V电源，便可以使IC1的每一个输出端供给6Vp-p摆幅。再将IC1设置装备摆设成一个BTL（桥接式）驱动器，便可将负载上的最大电压摆幅增添2倍，到达12Vp-p。
在BTL布局中，IC1的右通道用作主缩小器，它决议IC1的增益，驱动扬声器的一端，并为左通道供给一个旌旗灯号。若是把IC1设置装备摆设成一个增益为1的跟从器，则左通道将右通道的输出反相后，驱动扬声器的另外一端。为了确保失真低和婚配杰出，利用紧密电阻调理左通道的增益。
图1这类桥接式负载设置装备摆设可将缩小器的电压摆幅成倍增大
MC3406A是一种新型单片起落压DC-DC变更器集成电路，其输出电压为3～40V，输出电压可调，输出开关电流可至1.5A，并有温度弥补参考电压源，有电流限定功效。该集成电路只要配用少许外部元件，便可以构成升压、降压、电压反转型DC-DC变更器，可普遍利用于各类便携式仪器、仪表等装备。
MC3406A用作升压式DC-DC变更器电路：

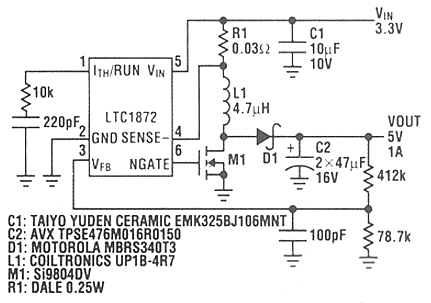

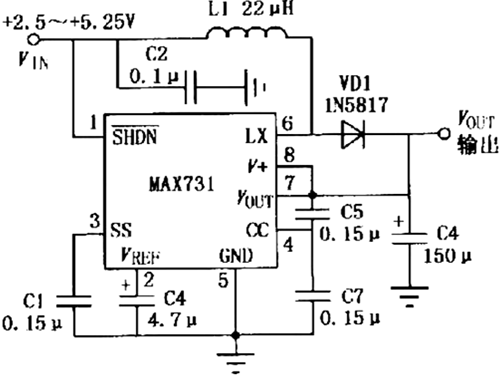

此器件的高任务频次能够使电感器和电容器的数值和巨细减小，使设想可封装在小于110mm2的面积内。270μA低任务电流、8μA封闭电流和高达90%的效力都有助于耽误电池利用寿命。
LTC1872保障输出电压精度±2.5%。输出出电压只受外部元件机能的限定。为防止N-沟MOSFET任务在低于宁静输出电压电平之下，该器件具备欠电压锁定特征。当输出电源电压低于2V时，关断N-沟MOSFET和节制器，而欠压电路仍在任务（它只耗电几微安）。

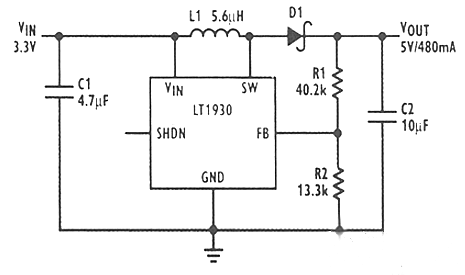

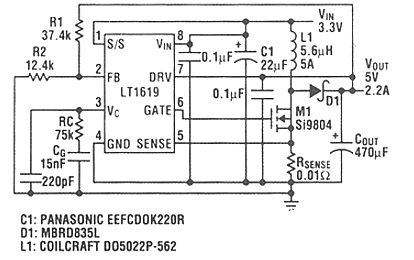

3.3V到5V/1A升压为换器电路
LTC3401和LTC3402首要特征有：高达3MHz开关频次、97%效力、小于1V的输出。它们能为单节同步升压变更器供给最高的功率密度，在只要0.05in2面积内供给高达5W的稳压输出。它们所具备的微型尺寸、高效力和宽输出电流规模出格合适于寻呼机、无绳德律风、GPS领受机和手持仪器的利用请求。
为了到达高效力每一个开关稳压器都包罗一个0.16ΩN－沟道MOSFET开关晶体管和一个0.18Ω同步整流器。LTC3402能给出高达1A的负载电流（2A开关电流），效力为95%，而耗电只要38μA（在BurstMode任务）。LTC3401是具备500mA输出才能的近似器件。
用一个按时电阻器可编程300KHz~3MHz开关频次，以使电路到达最好的RFI按捺和最高效力。为了改良敏感的音频和IF频段的开关谐波按捺，LTC3401或LTC3402振荡器可同步外部时钟。在同步时代或当MODE/SYNC引脚为低态时，制止BurstMode任务，以防止来自低频涟漪的搅扰。
LTC3401和LTC3402设想为在0.85V输出电压（典范值）下启动。一旦启动，IC任务靠Vout而不是Vin。在该点，外部电路不依靠于输出电压，因此不须要大的输出电容器。输出电压可降到低于0.5V而不影响任务，从而在低电压下电源能供给充足的能量。
