电源滤波器，别名“电源EMI滤波器”，或是“EMI电源滤波器”，是一种无源双向收集，是一种对电源中特定频次的频点或该频点之外的频次停止有用滤除的电气装备。
电源滤波器经常使用的滤波电路有不源滤波和有源滤波两大类。无源滤波的首要情势有电容滤波、电感滤波和复式滤波（包含倒L型、LC滤波、LCπ型滤波和RCπ型滤波等）。有源滤波的首要情势是有源RC滤波，也被称作电子滤波器。直流电中的脉动成份的巨细用脉动系数S来表现，此值越大，则滤波器的滤波结果越差。
脉动系数（S）=输入电压交换份量的基波最大值/输入电压的直流份量
电源滤波器的道理便是一种阻抗适配收集：电源滤波器输入、输入侧与电源和负载侧的阻抗适配越大，对电磁搅扰的衰减就越有用。

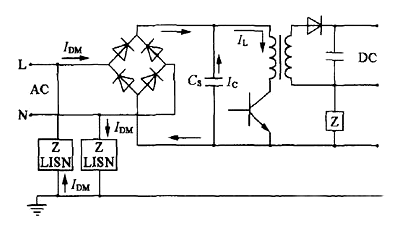

详细使命道理以下：交换电颠末二极管整流以后，标的目标单一了，可是巨细（电流强度）仍是处在不时地变更当中。这类脉动直流普通是不能间接用来给无线电装供电的。要把脉动直流变成波形光滑的直流，还须要再做一番“填平取齐”的使命，这便是滤波。换句话说，滤波的使命，便是把整流器输入电压中的动摇成份尽能够地减小，革新成靠近恒稳的直流电。

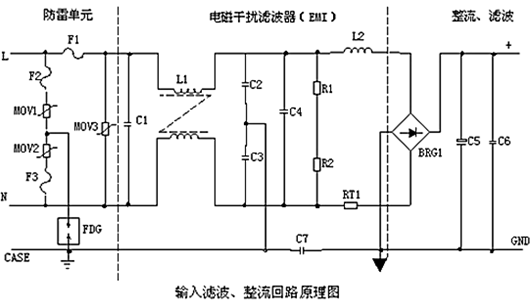

AC输入整流滤波电路道理
防雷电路：当有雷击，发生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路停止掩护。当加在压敏电阻两头的电压跨越其使命电压时，其阻值降落，使高压能量耗损在压敏电阻上，若电流过大，F1、F2、F3会销毁掩护后级电路。
输入滤波电路：C1、L1、C2、C3组成的双π型滤波收集首要是对输入电源的电磁噪声及杂波旌旗灯号停止按捺，避免对电源搅扰，同时也避免电源自身发生的高频杂波对电网搅扰。
当电源开启刹时，要对C5充电，因为刹时电流大，加RT1（热敏电阻）就能够有用的避免浪涌电流。因刹时能量全耗损在RT1电阻上，必然时候后温度降低后RT1阻值减小（RT1是负温系数元件），这时候它耗损的能量很是小，后级电路可一般使命。
整流滤波电路：交换电压经BRG1整流后，经C5滤波后获得较为纯洁的直流电压。若C5容量变小，输入的交换纹波将增大。

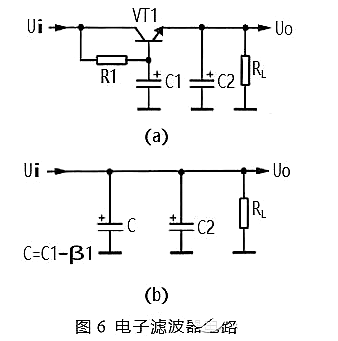

下图所示是电子滤波器。电路中的VT1是三极管，起到滤波管感化，C1是VT1的基极滤波电容，R1是VT1的基极偏置电阻，RL是这一滤波电路的负载，C2是输入电压的滤波电容。
电子滤波电路使命道理以下：
①电路中的VT1、R1、C1组成电子滤波器电路，这一电路相称于一只容量为C1×β1巨细电容器，β1为VT1的电流缩小倍数，而晶体管的电流缩小倍数比拟大，以是等效电容量很大，可见电子滤波器的滤波机能是很好的。等效电路如图6（b）所示。图中C为等效电容。
②电路中的R1和C1组成一节RC滤波电路，R1一方面为VT1供给基极偏置电流，同时也是滤波电阻。因为流过R1的电流是VT1的基极偏置电流，这一电流很小，R1的阻值能够获得比拟大，如许R1和C1的滤波结果就很好，使VT1基极上直流电压中的交换成份很少。因为发射极电压具备跟从基极电压的特征，如许VT1发射极输入电压中交换成份也很少，到达滤波的目标。
③在电子滤波器中，滤波首要是靠R1和C1完成的，这也是RC滤波电路，但与后面先容的RC滤波电路是不同的。在这一电路中流过负载的直流电流是VT1的发射极电流，流过滤波电阻R1的电流是VT1基极电流，基极电流很小，以是能够使滤波电阻R1的阻值设得很大（滤波结果好），但不会使直流输入电压降落良多。
④电路中的R1的阻值巨细决议了VT1的基极电流巨细，从而决议了VT1集电极与发射极之间的管压降，也就决议了VT1发射极输入直流电压巨细，以是转变R1的巨细，能够调剂直流输入电压+V的巨细。
电子稳压滤波器

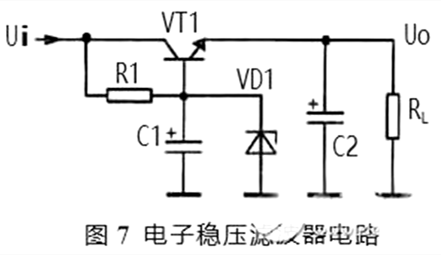

如图所示是另外一种电子稳压滤波器，与前一种电路比拟，在VT1基极与地端之间接入了稳压二极管VD1。
电子稳压道理以下：
在VT1基极与地端之间接入了稳压二极管VD1后，输入电压经R1使稳压二极管VD1处于反向偏置状况，此时VD1的稳压特征使VT1管的基极电压不变，如许VT1发射极输入的直流电压也比拟不变。注重：这一电压的不变特征是因为VD1的稳压特征决议的，与电子滤波器电路自身不干系。
R1同时仍是VD1的限流掩护电阻。在插手稳压二极管VD1后，转变R1的巨细不能转变VT1发射极输入电压巨细，因为VT1的发射滚存在PN结电压降，以是发射极输入电压比VD1的稳压值略小。
C1、R1与VT1一样组成电子滤波器电路，起到滤波感化。
在有些场所下，为了进一步进步滤波结果，可接纳双管电子滤波器电路，2只电子滤波管组成了复合管电路。如许总的电流缩小倍数为各管电流缩小倍数之积，明显能够进步滤波结果。
