窗口比拟器，又称为双限比拟器，具备两个门限电平，可以或许检测输入摹拟旌旗灯号的电平是不是处在给定的两个门限电平之间。在元件挑选与分类，或对出产现场停止监督与节制时，窗口比拟器是很有效的。

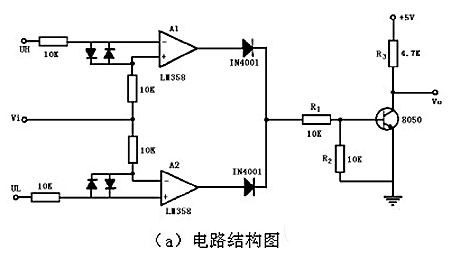

图为一典范的窗口比拟器电路，电路由两个集成运放组成，输入电压ui别离接到运放Al的同相输入端和A2的反相输入端，参考电压UH和UL别离加在Al的反相输入端和A2的同相输入端。两个集成运放的输入端各经由过程一个二极管后并联在一起，成为窗口比拟器的输入端。
单限电压比拟器和滞回电压比拟器在输入电压ui单一标的目的变更时，输入电压uo只跃变一次。是以只能检测出ui与一个参考电压值的巨细干系。若是要判定ui是不是在两个给定的电压之间，就要接纳窗口比拟器。

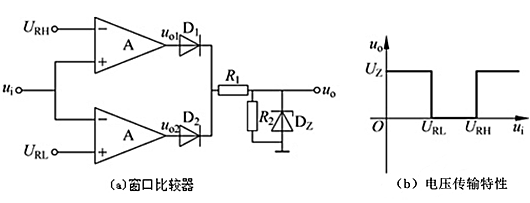

图1（a）是一种窗口比拟器，外加参考电压URH》URL，R1、R2和稳压管DZ组成限幅电路。
图1 窗口比拟器及其电压传输特征
当输入电压ui》URH时，uo1=+UOM，uo2=﹣UOM，因此二级管D1导通、D2停止，以是电路的输入电压uo=UZ。
当输入电压ui《URL时uo1=﹣UOM，uo2=+UOM，因此二级管D1停止、D2导通，以是电路的输入电压uo=UZ。
当输入电压URL《ui《URH时，uo1=﹣UOM，uo2=﹣UOM，因此二级管D1和D2都停止，以是电路的输入电压uo=0。
窗口比拟器的电压传输特征如图1（b）所示。
经由过程以上3种电压比拟器的阐发，可得出以下论断。
①在电压比拟器中，集成运放多任务在非线性区，输入电压只需高电安然平静低电平两种可以或许的环境。
②普通用电压传输特征来描写输入电压与输入电压的函数干系。
③电压传输特征的3个因素是输入电压的高电平、低电平，阀值电压和输入电压的跃变标的目的。输入电压的高电平、低电平决议于限幅电路；阀值电压是使输入电压uo从高电平跃变为低电平或从低电平跃变为高电平的某一输入电压；ui即是阀值电压时输入电压的跃变标的目的决议于同相输入端和反相输入真个绝对巨细干系。
图 “片”（窗口）比拟器

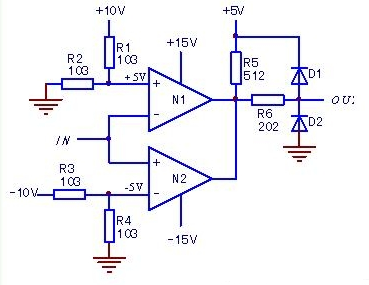

本电路有两个基准比拟端，整定值别离为+5V和-5V。由电路布局可知，只需+5V》IN》-5V，换言之，只在输入旌旗灯号在+5V～-5C“该片规模”以内，电路就会保持原态（或称静态）的高电平输入状况。反之，IN旌旗灯号要末高于+5V，要末低于－5V，只需出离了“该片规模”，N1（或N2）的输入端即会翻转，变成低电平状况。
该电路功效具备实在意图义，如对机电接地毛病的检测，不用要辨别是正半波或负半波接地，只需有接地毛病发生，即发生报警举措；如用于任务电压监测，则可便利地限制一个“宁静规模”，在此规模内装备可一般任务，明显在此处比拟“一片规模”同比拟一个点或段，更具公道性。
由此电路，更可看出公用（开路集电极输入）比拟器的长处：
输入端（高阻输入）可以或许并联，即多组比拟器可以或许共用一起旌旗灯号；
输入端可以或许并联。因输入级怪异的电路布局，可以或许间接并联输入（由R5限流感化不会致使N1、N2外部输入级电路的破坏）。这在需多路相干旌旗灯号“粗放化处置”和节流后级电路的I/O口上，有主要意思。

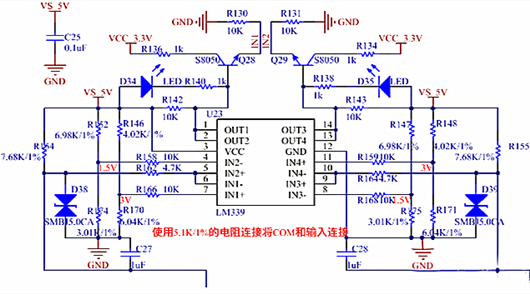

此窗口电压比拟器电路图被用于一个报警装备中的端口电压值监控。当端口电压值跨越必然规模时，电路输入高电平，图中电压阀值为1.5V和3V。可以或许经由过程转变电阻R152，R146，R174和R170停止设置。
本图中LM339接纳5V供电，而单片机虽然说可以或许容忍5V电平但不变和标准设想起见，图中加了一个电平转换的三极管Q28。LED灯用于状况唆使。
当端口电压在1.5V到3V的规模内时为一般状况，LED灯不亮，当端口电压跨越1.5V到3V的规模时LED灯亮起。前期利用中发明，D38的TVS管掩护电压偏低，改换为SMBJ6.5CA，题目处理。
