【电路精选】1000W逆变器任务道理及电路图-KIA MOS管
信息来历：本站 日期：2022-08-22
该功率逆变器电路将供给很是不变的“方波”输入电压。操纵频次由电位器决议，凡是设置为60 Hz。能够利用各类“现成的”变压器；或自界说风本身以取得最好结果。
额外的MOSFET能够并联以取得更高的功率。倡议在电源线上装置“保险丝”并一直毗连“负载”，同时接通电源。保险丝额外电压为32伏，每100瓦输入应约莫为10安培。电源引线必须充足重，以处置此高电流耗损!恰当的散热器应当用在RFP50N06 Fets上。这些Fets的额外电流为50安培和60伏特。能够替换其余范例的MOSFET。
有范围--已有过屡次请求换电器1000瓦乃至更多。在1000瓦特和12伏电源下任务时，输入电流将靠近100 AMPS。这将须要HUGH巨细的主线。
1000w逆变器电路图
简略的一种逆变器便宜体例，很轻易，根基不必调试，装置好元件就能够任务了。
便宜6V转交换220V逆变器电路
一、逆变器电路道理晶体管V，变压器T的N1、N2绕组和电容器C组成变压器耦合LC振荡电路。电位器RP和电阻R为振荡管供给偏置电流。
二、元器件及建造 V选用3DD59A，R用1/4W的通俗电阻，C选用0.22μF/50V，变压器需便宜，N1、N2绕组用0.9mm的漆包线，N3绕组用0.67mm的漆包线，绕组框架可用1mm厚的硬纸板建造，磁芯最好用铁氧体U型或环型，如不，就用通俗E型或F型硅钢片取代，直流电流G用6V蓄电池。
三、装置请求：只需元器件杰出，装置无误，便可调试，通电后调理RP能够节制电路的输入功率。若电路不起振，能够是反应绕组极性题目，用极性辨别法停止辨别或将绕组N1或N2反接后再试，图中有“·”标记的为同名端。当电网停电时，本电路输入频次为50Hz，电压为220V±5%的交换电，对用电装备保障姑且供电。
固然，可是须要改装。你的逆变器输入应当是220V正弦交换电。而电鱼机输入是几十到几百赫兹峰值220V摆布的脉冲直流电。以是要加装后级电路，整流--虑波---用可控硅或场效应管节制脉冲输入，方可。

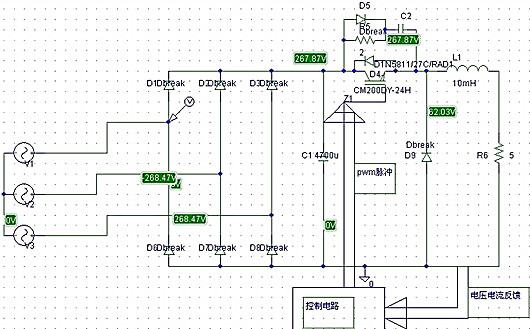

1000w逆变器电路图
