220V转12V开关电源有良多种，有分立元件的，有集成电路的，集成电路又有良多多少种。开关电源除输出的电压不一样，功率不一样（输出电流不一样）外，道理根基上差未几，手机充电器、电磁炉、DVD、彩电、彩显等都接纳开关电源。
本文分享三种，一种是220V转12V开关电源电路图，一种是220V转12V稳压电源电路图，一种是220V转12V电路图。

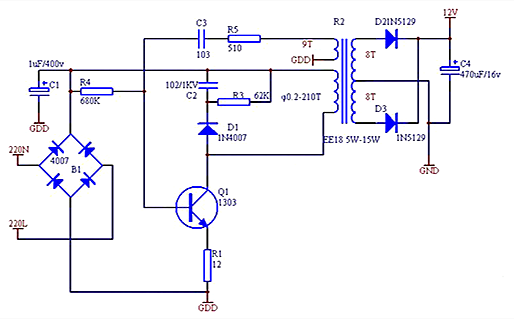

调剂C3和R5使振荡频次在30KHz-45KH.
输出电压须要稳压。
输出电流可达约500mA，有用功率8W，效力87%。
若是电流大就用开关电源，若是电流小就用阻容，详细接法：220V经电容（680n摆布400V以上，并联一个1M摆布的泄放电阻）降压，再经桥式整流（1N4007便能够）电容滤波，出口接一小阻值限流电阻、12V稳压管，便可。要获得别的电压就换稳压管便可。

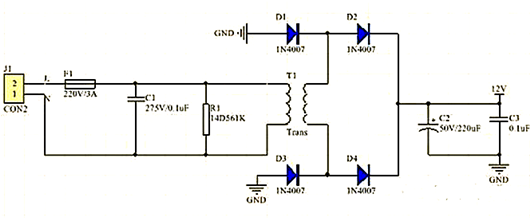

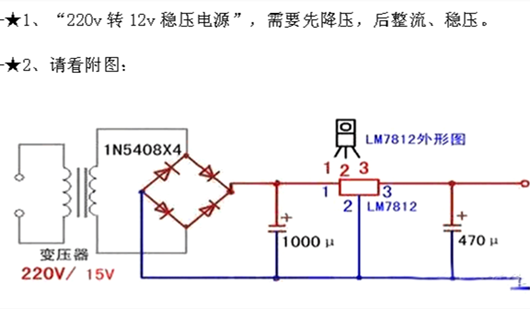

这是一个典范的220V转12V的电路，用到了良多电器中，接上去诠释一下。F1是个保险丝。
J1是220V输出口，哪一个零线，哪一个前方，无所谓，标上L和N是为了提醒这里是接220V的。
C1是个安规电容，规格为275V/0.1uF.
安规电容和通俗电容的区分便是，通俗电容在断电今后，电荷会保留一段时候，安规电容则不会，以是会有用的掩护咱们断电打仗电路后不会被电击。
R1是一个压敏电阻，后面的安规电容是掩护人的，这里的压敏电阻是掩护电路的，压敏电阻在过压是会箝位电压，不会过了压敏电阻许可的阀值。
T1是变压器，由你的电路功率、所需电压、所需电流决议。
D1到D4便是咱们经常使用的二极管了。
C2和C3也是咱们经常使用的电解电容和通俗电容便可。
