若何辨别缩小电路中的正负反应？详解-KIA MOS管
信息来历：本站 日期：2022-08-18

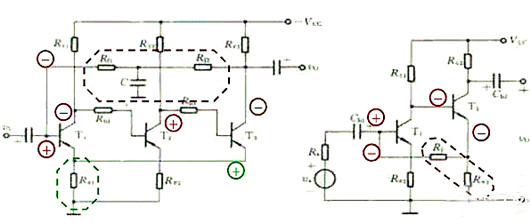

正负反应的判定利用刹时极性法。刹时极性是一种假定的状况，它假定在缩小电路的输出端引入一刹时增添的旌旗灯号。这个旌旗灯号经由过程缩小电路和反应回路回到输出端。反应返来的旌旗灯号若是使引入的旌旗灯号增添则为正反应，不然为负反应。（运算缩小器的输出端和同相输出真个刹时极性不异，和反相输出真个刹时极性相反）

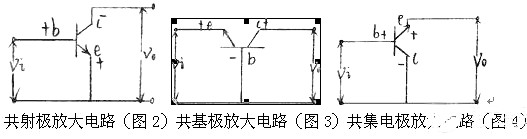

共射极缩小器：集电极与基极电位反相;
共基极缩小器：集电极与发射极电位同相;
共集极缩小器：发射极与基极电位同相;
正反应：输出极性和反应极性不异
负反应：输出极性和反应极性相反
（对应运放若是前往的是否是统一输出端，而是别的一输出端，则输出极性和反应级性不异则为负反应）
串连并联的判定
反应的串并联范例是指反应旌旗灯号影响输出旌旗灯号的体例即在输出真个毗连体例。
串连反应是指净输出电压和反应电压在输出回路中的毗连情势为串连，即以电压串连的情势迭加（输出旌旗灯号与反应旌旗灯号不在统一电极），而并联反应是指的净输出电流和反应电流在输出回路中并联，即以电压串连的情势迭加（输出旌旗灯号与反应旌旗灯号在统一电极）。
串连： 输出旌旗灯号与反应旌旗灯号不在统一电极
并联：输出旌旗灯号与反应旌旗灯号在统一电极
电压电流的判定
压电流反应是指反应旌旗灯号取自输出旌旗灯号（电压或电流）的情势。
凡是，接纳将负载电阻短路的体例来辨别电压反应和电流反应。详细体例是：若将负载电阻RL短路，若是反应感化消逝，则为电压反应;若是反应感化存在，则为电流反应。
归结“电流、电压视输出，并联、串连视输出”。

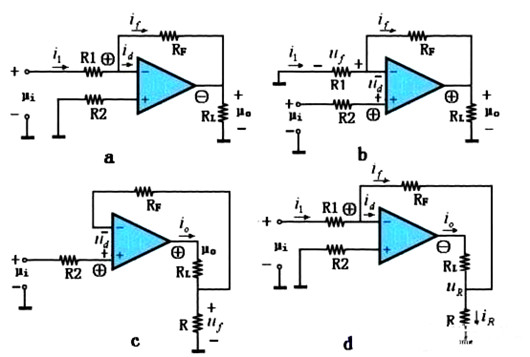

（a）： 电压并联 A=Uo/Ii ----反比例缩小电路
（b）： 电压串连 A=Uo/Ui ---反比例缩小电路
（c）电流串连 A=Io/Ui ---恒流源电路
（b）：电流并联 A=Io/Ii
别的还能够以下阐发：
假定输出端旌旗灯号增大，按照电路阐发反应旌旗灯号是增大仍是削减，肯定是正反应，仍是负反应。

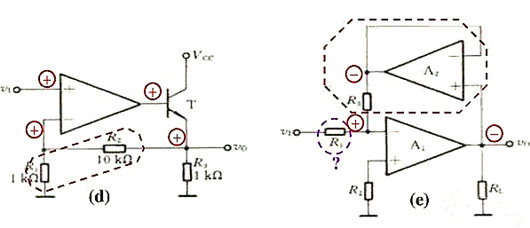

比方：图d, Vi增大--->运放输出增大-->三极管射极也增大 -->反应回运放负端也增大--->因为反应和旌旗灯号源不在运放的统一端，故相称Vi削减，故为负反应。
