脉冲功率缩小器设想

电路设想

设想的宽频带大功率脉冲缩小器模块 请求任务频段大于4个倍频程，并且输出功率大，对谐波和杂波有较高的按捺才能;别的由于谐波是在任务频带内，是以请求缩小器模块具有很高的线性度。

针对设想请求，设想中射频功率缩小器缩小链接纳三级场效应管，全数选用MOSFET。每级缩小均接纳AB类功率缩小情势，且均选用推挽式，以保障功率缩小器模块能够宽带任务。

斟酌到供电电源但凡操纵正电压比拟便利，是以选用增强型MOS场效应管。别的为了展宽频带和输出大功率，接纳传输线宽带婚配手艺和反应电路，以到达设想请求。

由于本射频功率缩小器输出请求为大功率脉冲式发射，是以请求第一、二级操纵的MOSFET应具有疾速开关切换，以保障脉冲调制旌旗灯号的降落沿和回升沿无缺，削减杂波协调波的搅扰。

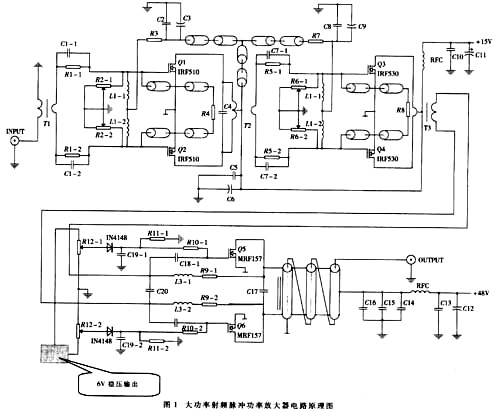

设想中第一、二级功率缩小选用MOSFET为IRF510和IRF530。最初一级功放请求输出脉冲功率到达1200W，为防止操纵功率分解手艺，选用MOSPRT MRFl57作为最初的功率输出级。所设想的射频脉冲功率缩小器电路道理图如图1所示。

发射通道的成立都是在旌旗灯号源产生射频旌旗灯号后颠末几级的中间级缩小才把旌旗灯号输出到功率缩小级，最初经由过程天线把射频旌旗灯号发射进来。

图1中，输出旌旗灯号为20～21dBm，50Ω输出;任务电压为15V和一48V，此中15V为第一、二级功放供给任务电压，48V为最初一级功放供给任务电压;6V稳压输出能够操纵15V或48V停止稳压变更，电路全体设想接纳AB类功率缩小，设想的驻波比为1.9。

颠末中间级缩小后的旌旗灯号，起首经由过程Tl（4：1）阻抗变更落后入功率缩小器。在旌旗灯号的上半周期Q1导通，旌旗灯号的下半周期Q2导通;而后轮番经由过程T2（16：1）阻抗变更进入第二级缩小，一样旌旗灯号的上半周期Q3导通，下半周期Q4导通，实现全部旌旗灯号全周期的能量缩小;进入最初一级缩小时操纵T3（4：1）阻抗变更，以持续增添任务电流驱动大功率MOSFETMRFl57。为保障50Ω输出，输出真个阻抗变更为T4（1：9）。

电路中操纵负反应电路的目标是在全部带宽频次呼应内产生一个绝对安稳的功率增益，坚持增益的线性度，同时引进负反应电路，有益于改良输出回损和低频端旌旗灯号功率缩小的不变性。

别的每级电路设想中，都操纵了滑动变阻器来设置每个管子的偏置电压，如许做大大下降了交越失真的产生，尽能够使缩小旌旗灯号在上、下半周期的波形不失真。

电路板（PCB）和传输线变压器设想

为保障全部频带内旌旗灯号缩小的分歧性，下降杂波协调波的影响，宽频带高功率射频缩小器接纳了AB类功率缩小，以保障电路的对称性。

在设想PCB时，尽能够保障铜膜走线的情势对称，长度不异。为便于PcB板介电常数的拔取，全部PCB板为铅锡光板。在旌旗灯号输出和输出端操纵了Smith圆图软件计较和仿真铜膜走线的外形、尺寸，以确保阻抗特征杰出婚配。

设想中的关头手艺之一便是传输线变压器的设想和建造。操纵传输线阻抗变更器能够实现旌旗灯号源与功率MOSFET管输出端或输出端之间的阻抗婚配。能够最大限制地操纵管子自身的带宽潜能。

传输线变压器在设想操纵上有两点必须注重：一是源阻抗、负载阻抗和传输线阻抗的婚配干系;二是输出端和输出端必须知足划定的毗连及接地体例。由于设想中接纳了AB类功率缩小体例，是以低级线圈的输出与次级线圈的输出要尽能够保障对称。

设想中一共操纵了T1、T2、T3、T4 4个传输线变压器。在前两级功率缩小时，T1和T2的次级线圈都是一圈，T3的次级线圈是二圈，这是由于磁资料的饱和常常产生在低频端，增添T3的初、次级线圈数，有益于改良低频端机能。

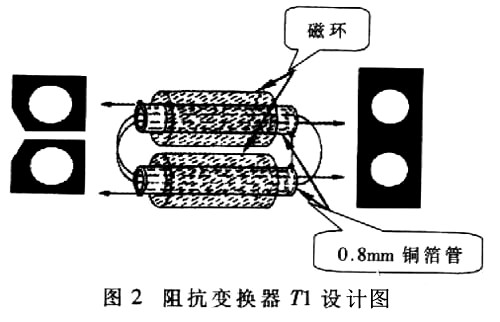

T1、T2、T3操纵同轴线SFF-1.5-1的芯线作为低级线圈传输线，次级线圈接纳铜箔资料设想，操纵厚度为O.8mm的铜箔。T4为入口外购的高功率传输线变压器（型号：RF2067-3R）。设想的T1如图2所示。

图2中深色地区代表覆铜地区。铜箔管起首穿过磁环后再穿过两真个铜膜板并焊接在一路，实现次级线圈。T2的设想根基与Tl类似，只是操纵同轴线SFF-1.5-l的芯线环绕纠缠的低级线圈圈数差别罢了。

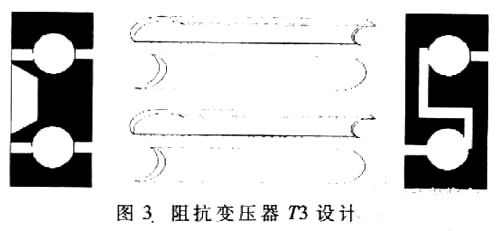

73次级线圈的建造有些变更，目标是增强低频旌旗灯号的经由过程水平。不操纵铜箔管，而操纵铜箔曲折成弧形。如图3所示。

在每个磁环孔中穿过两个铜箔片，别离与两真个铜膜板焊接，如许全部线圈的次级线圈便是两圈，而后按照阻抗比实现低级线圈的环绕纠缠。如许做的目标是在牢固的阻抗比的情况下增添初、次级的圈数以改良缩小器的低频特征。

散热设想

但凡射频功率缩小，其输出功率很大，管子的功耗也大，发烧量很是高，是以必须对管子散热。按照每级管子的功耗PD和管子的热特征目标，这些热目标包含器件管芯传到器件外壳的热阻ROJC，器件许可的结温为T1、任务情况温度为TA等，能够计较出须要操纵的散热资料的 尺寸巨细和品种。本设想中，器件的任务情况温度为55℃，操纵的铝质散热片尺寸为290mm×110mm×35mm，并且须要操纵直流风机对最初一级MOSFET停止散热处置。
