1. 场效应管的微变等效电路
场效应管是电压节制型器件，其漏极电流i的巨细是经由过程栅源电压u停止节制的，其漏极输入回路可等效为受控于输入电压 ugs 的恒流源 gm * ugs。

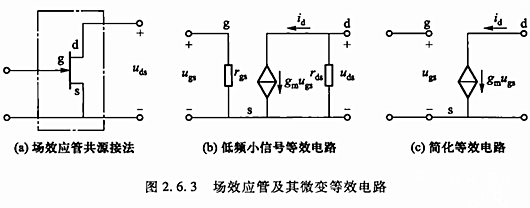

因为在低频段输入电阻 rgs 和漏源电阻 rds 为高阻，可视为开路，故图2.6.3(b)所示的电路可用图2.6.3(c)所示的简化等效电路来表现。

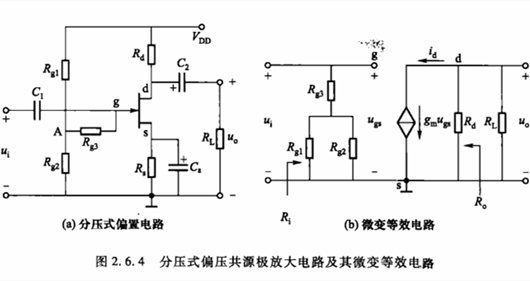

2. 场效应管共源极缩小电路阐发

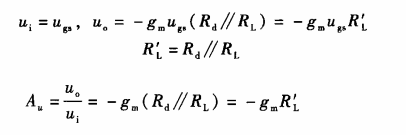

1. 电压缩小倍数Au
“-”号表现共源缩小电路的输入与输入反相。
2. 输入电阻Ri
电路的输入电阻Ri为：
3. 输入电阻Ro

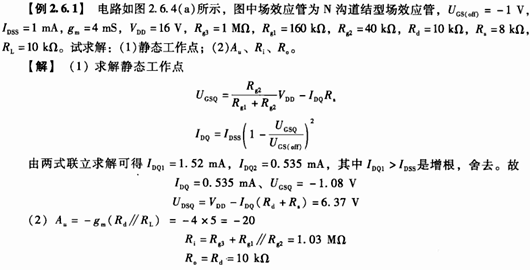

典范例题：

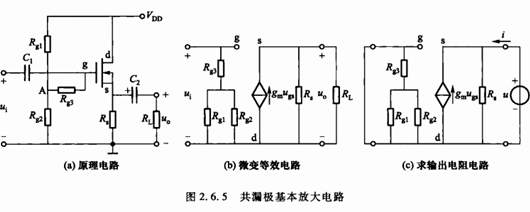

3. 场效应管共漏极缩小电路阐发

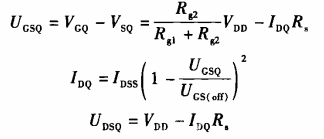

1. 静态阐发
画出直流通路;联立变量求解就行

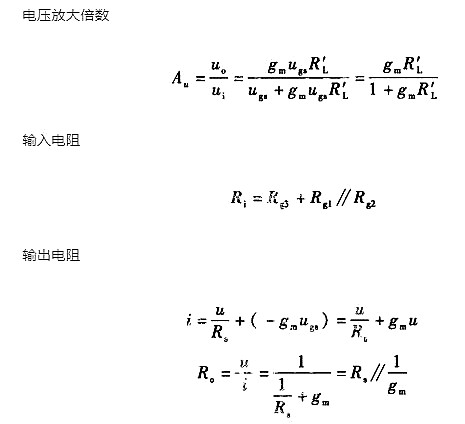

2. 静态阐发
