运放的相位弥补

为了让运放能够或许普通任务,电路中常在输入与输入之间加一相位弥补电容。

1、 对弥补电容

现实计较有是有的，可是到了设想成熟阶段好象大局部人都是凭仗之前的调试经历了，普通对电容巨细的取值要斟酌到体系的频响(简略点说加的电容越大，带宽越窄)，而后便是振荡题目;

若是非要计较，能够看看运放的输入真个散布电容是多大，举个例子，负反应缩小电路便是要保障反应电阻的阻值和散布电容的乘积=输入真个阿谁电阻阻值和要加的电容的乘积。

2、 两个感化

1）转变反应收集相移，弥补运放相位滞后

2）弥补运放输入端电容的影响(实在终究仍是弥补相位)

因为咱们所用的运放都不是抱负的。

普通现实利用的运算缩小器对必然频次的旌旗灯号都有呼应的相移感化，如许的旌旗灯号反应到输入端将使缩小电路任务不不变乃至发生振荡，为此必须加呼应的电容予以必然的相位弥补。在运放外部普通内置有弥补电容，固然若是须要的话也可在电路中外加，至于其值取决于旌旗灯号频次和电路特征。

运放输入弥补电容

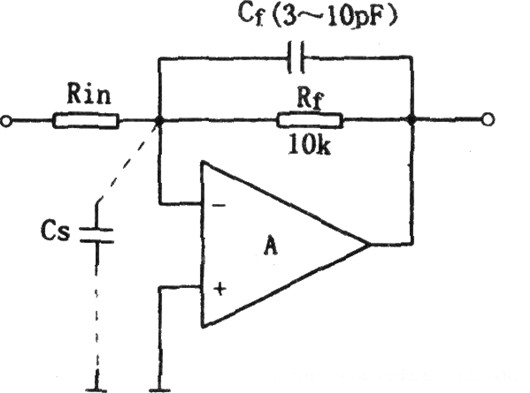

普通线性任务的缩小器(即引入负反应的缩小电路)的输入寄生电容Cs会影响电路的不变性，其弥补办法见图。

缩小器的输入端普通存在约几皮法的寄生电容Cs，这个电容包含运放的输入电容和布线散布电容，它与反应电阻Rf组成一个滞后收集，引发输入电压相位滞后，当输入旌旗灯号的频次很高时，Cs的旁路感化使缩小器的高频呼应变差，其频带的下限频次约为：

ωh=1/(2πRfCs)

若Rf的阻值较大，缩小器的下限频次就将严峻降落，同时Cs、Rf引入的附加滞后相位能够引发寄生振荡，因此会引发严峻的不变性题目。

对此，一个简略的处理体例是减小Rf的阻值，使ωh超出跨越现实利用的频次规模，但这类体例将使运算缩小器的电压缩小倍数降落(因Av=-Rf/Rin)。为了坚持缩小电路的电压缩小倍数较高，更通用的体例是在Rf上并接一个弥补电容Cf，使Rin Cf收集与Rf Cs收集组成相位弥补。

Rin Cf将引发输入电压相位超前，因为不能精确晓得Cs的值，以是相位超前量与滞后量不能够获得完整弥补，普通是接纳可变电容Cf，用尝试和调剂Cf的体例使附加相移最小。若Rf=10kΩ,Cf的典范值丝边3～10pF。对电压跟从器而言，其Cf值能够稍大一些。

运放输入电容的弥补

对良多集成运算缩小电路，若输入负载电容CL的值比100pF大良多，因为输入电容(包含寄生电容)与输入电阻将形成附加相移，这个附加相移的累加就能够发生寄生振荡，使缩小器任务严峻不不变。

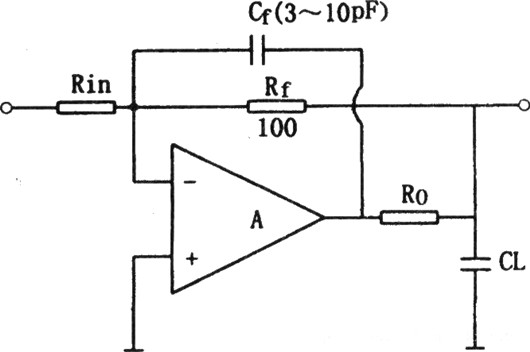

处理这一题目的体例是在运放的输入端串连一个电阻Ro，使负载电容CL与缩小电路相断绝，如图所示，在Ro的前面接反应电阻Rf，如许能够弥补直流衰减，加反应电容Cf会下降高频闭环电压缩小倍数，Cf的拔取体例是：

使缩小电路在单元增益频次fT时的容抗Xcf≤Rf/10，又Xf=l/(2πfTCf)，普通环境下，Ro=50～200Ω，Cf约为3～10pF。

除上述不不变身分以外，还存在其余一些不不变身分，有些是来自集成芯片本身。有些是源于体系电路(比方电源的内阻抗的耦合题目)。偶然利用良多体例都难以处理不不变题目，但接纳恰当的弥补体例后可以使题目水到渠成。

比方。当缩小器不须要太宽的频带和最好转换速度时，对集成运放接纳过弥补的体例会获得很好的结果，如将弥补电容增添9倍或为完成不变性所须要的倍数，对μA301型运放而言，其结果普通都较好。
