变频器的布局与道理

变频器的成长也一样要履历一个缓缓渐进的进程，最后的变频器并不是接纳这类交直交：交换变直流尔后再变交换这类拓扑，而是间接交交，无中间直流关键。

这类变频器叫交交变频器，今朝这类变频器在超大功率、低速调速有操纵。其输入频次规模为：0-17（1/2－1/3 输入电压频次），以是不能知足很多操纵的请求，并且那时不IGBT，只要SCR，以是操纵规模无限。

变频器其任务道理是将三相工频电源颠末几组相控开关节制间接发生所须要变压变频电源，其长处是效力高，能量能够便利前往电网，其最大的错误谬误输入的最高频次必须小于输入电源频次1/3或1/2，不然输入波形太差，机电发生发抖，不能任务。故人交变频器至今规模低转速调速场所，是以大大限定了它的操纵规模。

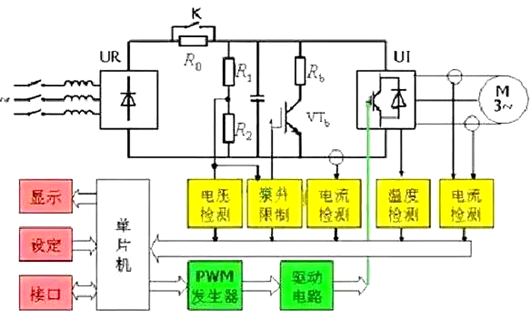

变频器电路布局框架图

通用变频器的硬件电路

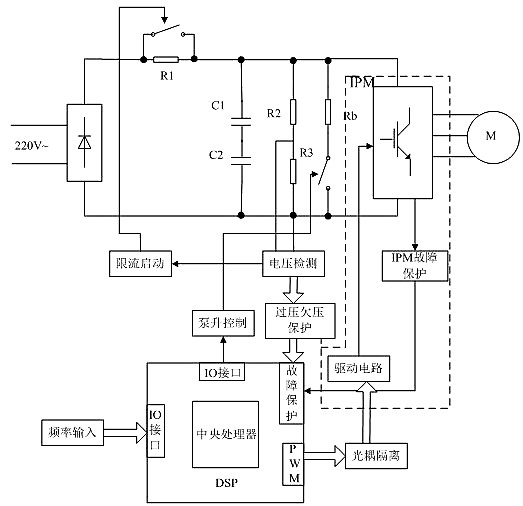

于DSP的通用变频调速体系整体设想图

此中主电路局部由整流电路、滤波电路、逆变电路(IPM)和IPM驱动电路与接收电路构成。其任务道理是把单相交换电压经由进程不可控整流模块变为直流电压，整流后的脉动电压再颠末大电容C1，C2光滑后成为不变的直流电压。IPM逆变电路对该直流电压停止斩波，构成电压和频次都可调的三相交换电，供给给机电。

体系掩护电路包含过压、欠压掩护、限流启动、IPM毛病掩护与泵升节制等。过压、欠压掩护是操纵电阻分压收罗母线电压，与划定值比拟较；

限流启动是因为开启主回路时，大电容充电刹时引发的电流过大，如许能够会破坏整流桥，是以在主回路上串连限流电阻R1，当电容电压到达划定值时，启动继电器把R1短路，主回路进入一般任务状况；

IPM毛病掩护是IPM外部集成的各类掩护功效，包含过电流掩护功效、短路掩护功效、节制电源欠电压掩护和管壳及管芯温度过热掩护。

把上述各类毛病旌旗灯号停止综合处置后构成总的毛病旌旗灯号送入DSP的PDPINTA毛病间断进口，进而封闭DSP的PWM波输入。

节制电路包含DSP最小体系电路、频次输入电路、光耦断绝电路等。最小体系由DSP自身和外扩的数据SRAM、法式SRAM、复位电路、晶振、译码电路、电源转换电路和仿真接口JTAG电路构成，仿真接口JTAG电路是为了完成在线仿真，同时在调试进程装载数据代码和法式代码；频次输入电路能够设置体系要输入的SPWM波的频次；光耦断绝电路是为了把DSP输入的弱电旌旗灯号和主电路的强电旌旗灯号停止靠得住断绝。

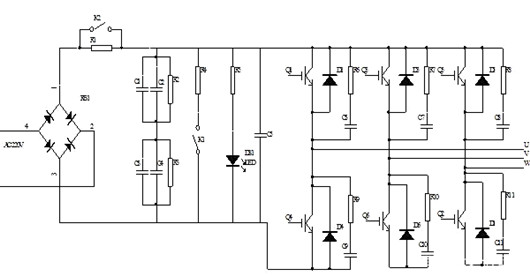

主电路道理图以下图所示，由整流电路、滤波电路、逆变电路(IPM)和IPM的接收电路构成。

主电路接纳典范的交－直－交电压源型通用变频器布局，输入功率级接纳单相桥式不可控整流电路RB1，整流输入经中间关键大电容(由C1到C4电容构成)滤波，取得光滑的直流电压。

逆变局部经由进程功率器件IGBT的导通和关断，输入交变的脉冲电压序列。因为功率器件开关频次太高，会发生电压尖脉冲，是以须要接收电路来消弭该尖峰。

图中C5为C型接收电路，R6到R11和C6到C11构成RC型接收电路。发光二极管DS1用来显现滤波电容两头的电量。

主电路道理图
