计较缩小电路的缩小倍数是模电常识集成运放里的重点内容，把握“虚断”与“虚短”两个观点，计较运放的缩小倍数。
若何利用虚断和虚短来计较缩小电路倍数？上面为大师阐发求解进程：

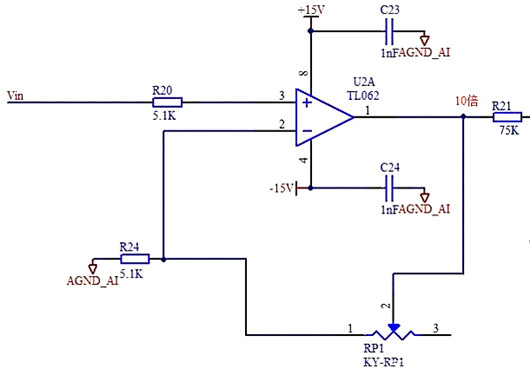

这是一个同比拟例缩小器，若晓得公式间接套用便可，假设不晓得公式怎样求呢？

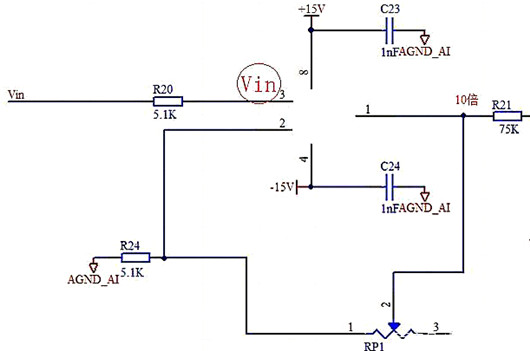

（1）“虚断”，指运放正反相输入真个电流可似为0，计较时可将运放输入端视为“开路”。以下图，可把运放擦除，因为Vin输入不电流，较着可得运放③脚的电压=Vin。

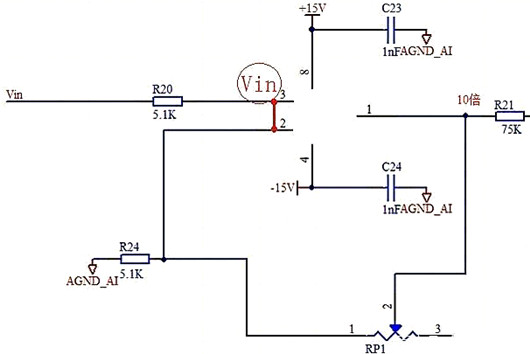

（2）“虚短”，指运放正反输入真个电位相称，可看做“短路”。

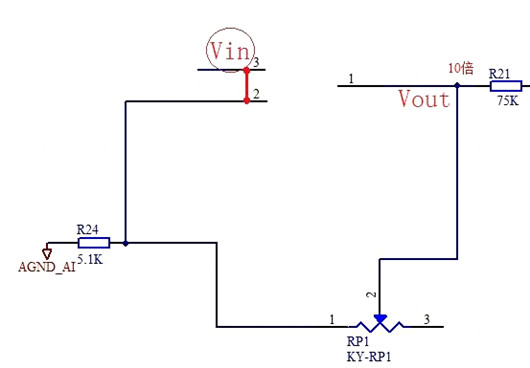

简化后，电路图为：
上图的输入电压Vout就轻易求了。
按照Vin/R24=Vout/(R24+RP1)
化简后可得Vout=Vin（1+RP1/R24），这便是同比拟例缩小器的计较公式。
别的运放电路也是一样的，只需利用“虚断”和“虚短”，都能水到渠成，大师能够找个反比拟例或差分缩小等电路试一试。
