甚么叫过零检测电路呢？具备检测正弦波形从正到负，或从负到正电平变更的才能的运算缩小器检测器称为过零检测器。更具体地说，咱们能够说它检测到一切交换旌旗灯号和GND的穿插点。它根基上是一个电压比拟器，当输入旌旗灯号超出参考电压电平的零时，其输入就会产生变更。
过零检测电路是一个罕见的利用，此中运算缩小器用作比拟器。它常被用来追踪正弦波形的变更，比方从正到负或从负到正的过零点电压的环境。它一样被可被用作方波天生器。
过零检测电路另有良多利用，比方标记旌旗灯号产生器，相位计和频次计等。过零检测电路能够用良多体例来设想，比方利用晶体管，利用运算缩小器或是光耦IC等。

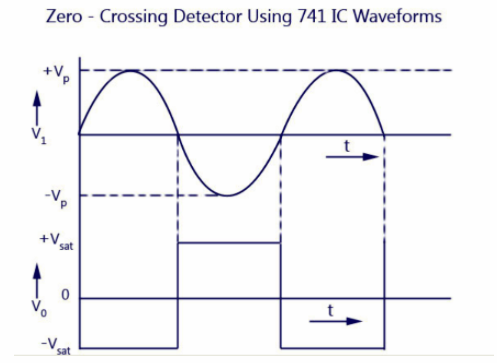

过零检测电路的抱负波形以下
从上图中能够看出当正弦波形过零时，运算缩小器会从正转负或是从负转正。这便是过零检测器若何检测波形过零的。如你所见，输入波形为一个方波，以是过零检测器也被成为方波天生电路。

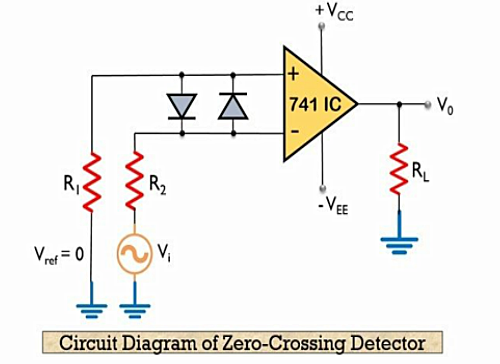

下图表现利用反相运算缩小器搭建的过零检测电路：
过零检测电路图
这里，输入旌旗灯号Vi 被供给给运算缩小器的反相端，而非反相端经由过程利用两个电阻器R1和R 2接地。正如咱们所看到的，摹拟输入旌旗灯号是在运算缩小器的反相端供给的。是以，输入真个旌旗灯号波形将坚持反向极性。
它检测输入旌旗灯号与参考电压电平，也便是GND订交的地位。对每次穿插，输入旌旗灯号城市产生电平跳变。正如咱们已提到的，参考电平设置为 0 并利用于运算缩小器的同相端子。
每次输入波形的相位从正变为负或从负变为正时，将施加在运算缩小器反相端子上的正弦波与参考电平停止比拟，说白了便是一个比拟器。

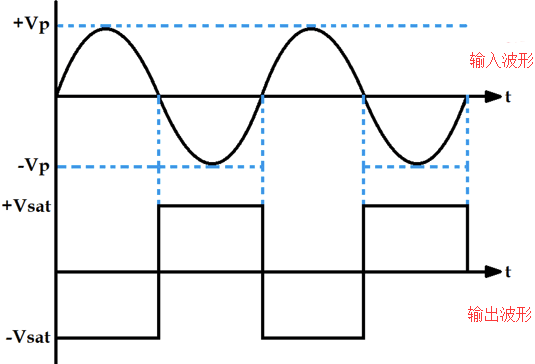

波形
注重事变
1. 挑选一个大输入共榜样围的比拟器，这取决于输入电压。
2. 当输入电压呈现非常，大幅度偏离设想输入电压时，应当利用二极管来掩护比拟器共模输入端口。
3.当咱们经由过程继电器驱动一个交换大电流负载时，因为交换电压在时时刻刻都在产生变更，若是咱们在峰值电压处断开继电器或吸合继电器，因为此时电压太高，会致使继电器的吸合或断开电流比拟大，乃至会呈现拉弧景象，这对继电器的触点寿命来讲是非常倒霉的，若是咱们的0V电压处开关继电器，则能够大大减小此种影响。
别的咱们在利用晶闸管来开关负载时，能够经由过程过零方波旌旗灯号来提过一个旌旗灯号基准，因靠此基准来调剂驱动旌旗灯号的占空比。
