【典范电路】输入短路掩护电路图文分享-KIA MOS管
信息来历：本站 日期：2022-08-10
上电时：C2两头电压不能渐变，Q2基极电压由VCC起头降落，降落到Q2能够导通（BE结压降取0.7V），这个时候大要是0.12mS。可是同时Q1也在起到禁止Q2导通的感化，Q1导通的时候大要是：5.87mS也便是说Q2在5.87mS后才会导通，可是同时C3在禁止Q3的导通，禁止时候是0.17mS。
Q1的感化是延时，使得上电时掩护电路不举措。这里的掩护电路便是Q2和Q3构成的电路。便是让Q2处于停止状况，如许就能够一般输入电压了。Q1的延时，便是拖住Q2的导通时候，让Q3先导通。
C1决议掩护电路通电时掩护电路的活络度,C1容量不能太大,Q1一样是为了掩护电路的靠得住性不变性而设想的,Q1、R1、R2、C1、D1首要是在电源渐变时起了很大的感化。Q3在上电0.17mS后导通，负载得电，Q极电压到达13.3摆布，迫使Q2停止，因而可知Q1能够去掉。

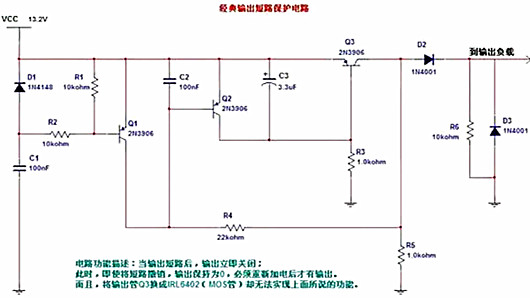

典范输入短路掩护电路
短路时：Q极被拉低，Q2导通，构成自锁，迫使Q3停止，Q3停止前面负载不电压，这时候候有不负载已不干系了，以是即便拿掉负载也不会有输入。要想拿掉负载后规复输入，能够在Q3得CE结上接一个电阻，取1K摆布。

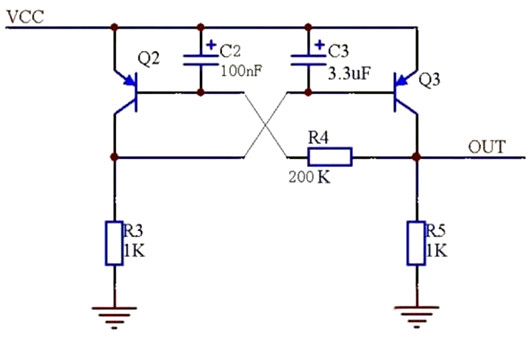

Q2和Q3的电路变更一下就轻易看懂了。便是典范的晶体三极管锁存器。
以下图：

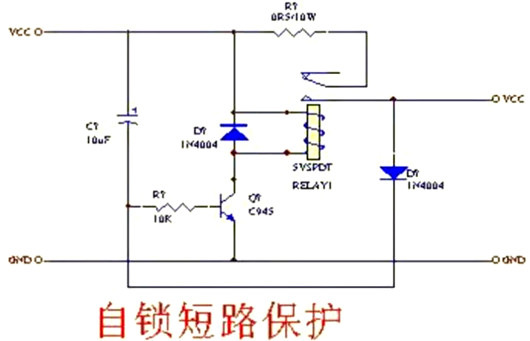

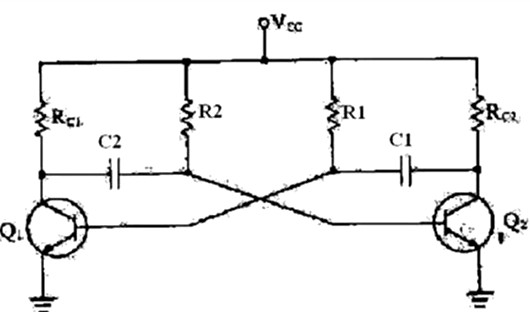

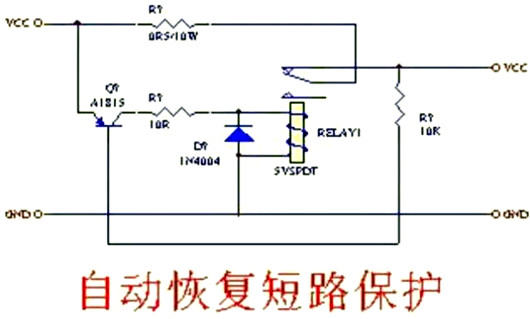

别的附上一些近似的图。
