图文分享变频器的硬件电路设想-KIA MOS管
信息来历：本站 日期：2022-08-10

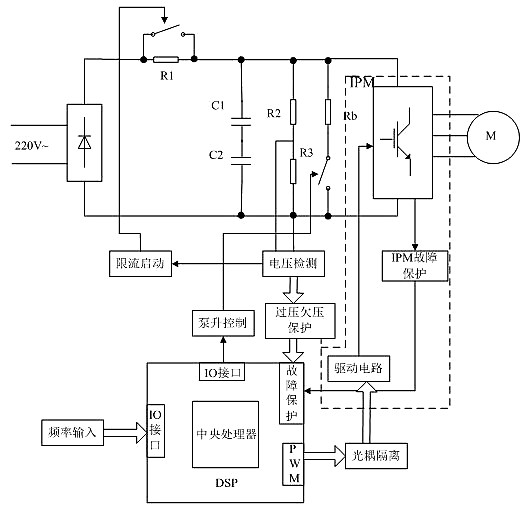

基于DSP的通用变频调速体系整体设想图
此中主电路局部由整流电路、滤波电路、逆变电路(IPM)和IPM驱动电路与接收电路构成。
其任务道理是把单相交换电压经由进程不可控整流模块变为直流电压，整流后的脉动电压再颠末大电容C1，C2光滑后成为不变的直流电压。IPM逆变电路对该直流电压停止斩波，构成电压和频次都可调的三相交换电，供给给机电。
体系掩护电路包含过压、欠压掩护、限流启动、IPM毛病掩护与泵升节制等。过压、欠压掩护是操纵电阻分压收罗母线电压，与划定值比拟较；限流启动是因为开启主回路时，大电容充电刹时引发的电流过大，如许能够会破坏整流桥，是以在主回路上串连限流电阻R1，当电容电压到达划定值时，启动继电器把R1短路，主回路进入普通任务状况；
IPM毛病掩护是IPM外部集成的各类掩护功效，包含过电流掩护功效、短路掩护功效、节制电源欠电压掩护和管壳及管芯温度过热掩护。把上述各类毛病旌旗灯号停止综合处置后构成总的毛病旌旗灯号送入DSP(TMS320LF2407A)的PDPINTA毛病间断进口，进而封闭DSP的PWM波输出。
节制电路包含DSP最小体系电路、频次输出电路、光耦断绝电路等。最小体系由DSP自身和外扩的数据SRAM、法式SRAM、复位电路、晶振、译码电路、电源转换电路和仿真接口JTAG电路构成，仿真接口JTAG电路是为了完成在线仿真，同时在调试进程装载数据代码和法式代码；
频次输出电路能够设置体系要输出的SPWM波的频次；光耦断绝电路是为了把DSP输出的弱电旌旗灯号和主电路的强电旌旗灯号停止靠得住断绝。

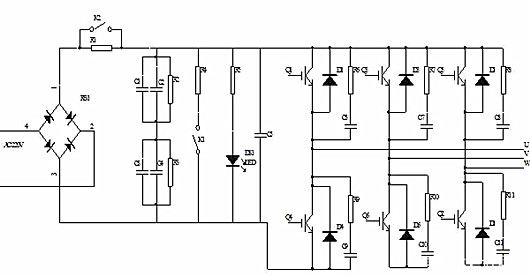

主电路道理图以下图所示，由整流电路、滤波电路、逆变电路(IPM)和IPM的接收电路构成。
主电路接纳典范的交－直－交电压源型通用变频器布局，输出功率级接纳单相桥式不可控整流电路RB1，整流输出经中间关键大电容(由C1到C4电容构成)滤波，取得光滑的直流电压。
逆变局部经由进程功率器件IGBT的导通和关断，输出交变的脉冲电压序列。因为功率器件开关频次太高，会发生电压尖脉冲，是以须要接收电路来消弭该尖峰。
图中C5为C型接收电路，R6到R11和C6到C11构成RC型接收电路。发光二极管DS1用来显现滤波电容两头的电量。
主电路道理图
上面具体先容各个局部电路及元件参数。(被控电念头参数为：△连接，额外功率为PN=60W，额外电压UN=220V，额外电流IN=0.28A，额外频次fN=50Hz，额外转速nN=1400r/min。)
整流电路由4个整流二极管构成单相不可控整流桥，它们将电源的单相交换全波整流成直流。整流电路因变频器输出功率巨细差别而异。
小功率的，输出电源多用220V，整流电路为单相全波整流桥；大功率的，普通用三相380V电源，整流电路为三相桥式全波整流电路。本设想接纳的是单相整流桥。
