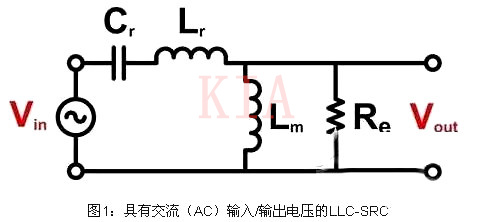

在各类范例的谐振转换器中，图1的LLC串连谐振转换器（LLC-SRC）非分特别惹人注视，由于它有更强的输出调理功效、更小的轮回电流和更低的电路本钱。

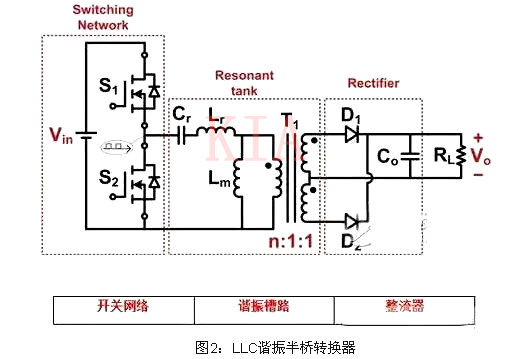

串连谐振特征许可直流（DC）/DC LLC-SRC中的开关收集（如图2所示）具备很宽规模的零电压开关（ZVS）；是以，LLC-SRC能在前端电源操纵中轻松完成跨越94％的效力，并能在高开关频次下运转。

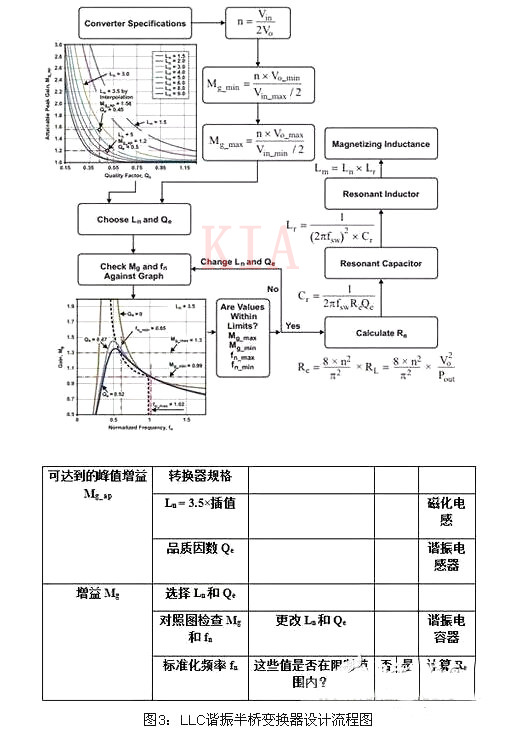

和PWM转换器的设想进程类似，当设想LLC-SRC时，第一个步骤是挑选满负载情况下所需的任务频次。剩下的步骤就不同了，由于谐振转换器里不占空比因数。在LLC-SRC中占空比坚持稳定，是50％，很是抱负。图3展现了LLC-SRC的设想流程图。

Mg/Qe和Mg/fn图表中的增益曲线是由图1所示的LLC谐振槽路（它也是LLC谐振半桥转换器的线性化电路）衍生而来的。

图3供给了LLC谐振半桥转换器的简略电路参数挑选进程。经由过程查抄增益曲线上的fn_min、fn_max地位，您就能够或许设想出在一切输出前提下开关收集上均具备ZVS的高效LLC谐振半桥变更器。

当设想LLC谐振半桥变更器时，请服膺：

任什么时辰候，在Mg/fn图表中fn_min都须要高于增益曲线的脊线。这是为确保金属氧化物半导体场效应晶体管（MOSFET）能坚持ZVS状况。LLC-SRC的效力只能在一个操纵点停止优化。

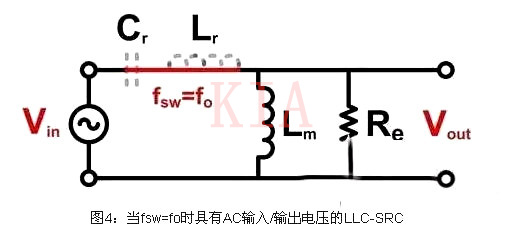

当fsw= fo时，串连Lr和Cr变成零阻抗状况（图4）；该转换器在阿谁点具备最高的效力。您须要决议本身想优化的线路/负载前提，并确保您的开关频次在那样的前提下是谐振频次。

等离子和液晶电视现在已走入了千家万户，这两种电器的开关电源设想比拟特别，只能接纳有源或无源PFC形式，并且须要能够或许或许永劫间在无散热透风的情况下任务。这就请求电源不只要具备高功率密度和光滑的电磁搅扰旌旗灯号，还要尽可能少的操纵元器件。而在这些方面，半桥LLC谐振转换器具备诸多的上风。

半桥LL谐振电容协调振电感的设置装备摆设

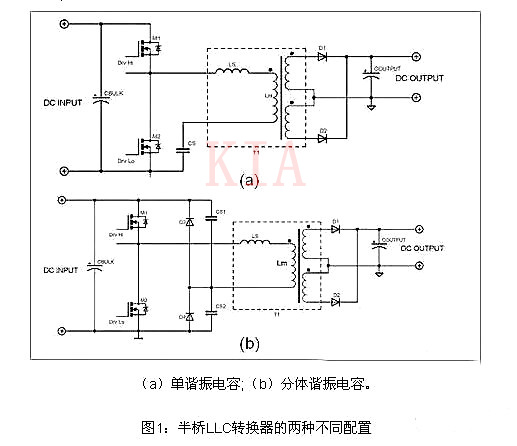

单谐振电容和分体谐振电容都存在于半桥转换器傍边。对单谐振电容设置装备摆设而言，它的输出电流纹波和均方根（RMS）值较高，并且流经谐振电容的均方根流较大。这类计划须要耐高压（600~1，500V）的谐振电容。不过，这类计划也存在尺寸小、布线简略等长处。

分体谐振电容相较于单个谐振电容而言，其输出电流纹波和均方根值较小。谐振电容仅处置一半的均方根电流，且所用电容的电容量仅为单谐振电容的一半。当操纵钳位二极管（D3和D4）停止简略、便宜的过载掩护时，这类计划中，谐振电容能够或许接纳450V较低额外电压任务。

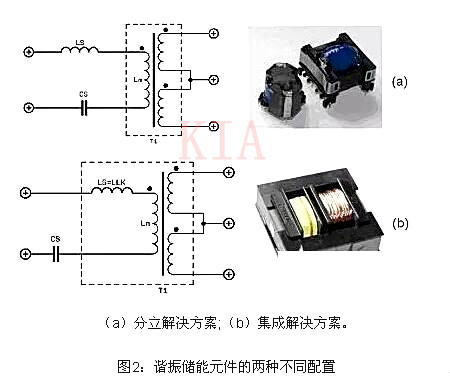

望文生义，半桥LLC转换器中包罗2个电感（励磁电感Lm和串连的谐振电感Ls）。按照谐振电感地位的不同，谐振回路也包含两种不同的设置装备摆设，一种为分立处理计划，另外一种为集成处理计划。这两种处理计划各有其优错误谬误，接纳这两种计划的LLC的任务体例也有轻细不同。

将谐振电感装置在变压器里面是有目地的。其能够或许或许赞助设想者进步设想的矫捷性，令设想职员能够或许矫捷设置Ls和Lm的值;另外，EMI幅射也更低。不过，这类处理计划的错误谬误在于，变压器低级和次级绕组间的绝缘变得庞杂，并且绕组的冷却前提变差，并须要组装更多元件。

在另外一种集成的处理计划中，变压器的泄电感被用作谐振电感（LLK=LS）。这类处理计划只要1个磁性元件，并且会使得开关电源的尺寸更小。另外，变压器绕组的冷却前提更好，且低级和次级绕组之间能够或许便利地完成绝缘。不过，这类处理计划的矫捷性绝对较差（可用的LS电感规模无限），且其EMI幅射更强，而低级和次级绕组之间存在较强的临近效应。
