整流是将交换电转换为直流电的一种体例，半波整流器履行整流操纵，此中交换电压的一半被许可经由过程，而另外一半被限定。 一个二极管足以组成一个半波整流器。

半波整流器任务电路图

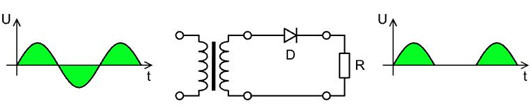

鄙人面的电路中显现了一个半波变压器

变压器T安排在输入侧。按照须要，它有助于下降或增添输入电压。此刻，施加了输入电压（应为AC型）。假定施加的电压为V = nV0sinwt。这里的“ n”代表变压器的匝数比。此刻，因为施加了电压，电流起头流过二极管。在周期的前半局部，二极管处于正向偏置状况。是以，电流流过二极管。

在输入周期的下半局部，二极管处于反向辨认状况。 是以，不电流流过二极管。 表示图显现了输入。 两个周期中只要一半的周期来自输入。 这便是为甚么该电路被称为“半波整流器”的缘由。

半波整流器公式和方程

这里Vinput是输入电压，Vdiode代表二极管电压。 “负载R”是负载电阻。 Voutput代表输入电压。

Vinput – Vdiode – I * rdiode – IR = 0

I = (Vinput – Vdiode) / (rdiode +R)

Vooutput = IR

Or, Vo = (Vi – Vb) / (rd +R) * R

Or, Vo = (R * Vi)/ (Rd + R) – (Rb * Vb) / (Rd + R)

Vo = Vi – Vb

此刻，Vo 对反向偏置前提，= 0。

均匀O / p电压：

Vo = VmSinωt; 0 ≤ ωt ≤ π

Vo = 0; π ≤ ωt ≤ 2*π

Vav = 1/(2π-0) *∫02πVo d(ωt)

Vav = 1/(2π) * ∫02πVmSinωt d(ωt)

Vav = 1/(2π) * ∫0πVmSinωt d(ωt) + 1/(2π) * ∫π2πVmSinωt d(ωt)

Vav = (Vm/2π) [- Cosωt]02π + 0

Vav = (Vm / 2π) * [-(-1) – (-(1))]

Vav = (Vm/ 2 π) * 2

Vav = Vm / π = 0.318 Vm

计较出的均匀负载电流（Iav）是=Im/π

电流的RMS（均方根）值：

I有用值 = [1 /（2π）*∫ 0 2π I2  d（ωt）]1/2

I = ImSinωt; 0 ≤ ωt ≤ π

I = 0; π ≤ ωt ≤ 2*π

Irms = [1/(2π) * ∫ 0 2π Im2  Sin2ωt d(ωt)]1/2

Irms = [Im2/(2π) *∫ 0 2π Sin2ωt d(ωt)]1/2 + 0

Sin2ωt = ? (1 – Cos2ωt)

Irms = [Im2/(2π) *∫ 0 2π (1 – Cos2ωt)d(ωt)]1/2

Irms = [Im2/4] ?   Or, Irms = Im/2

计较出的RMS电压为sVrms = Vm/2.

峰值反向电压（PIV）：

PIV或峰值反向电压界说为在反向偏置前提下能够施加到二极管的最大电压值。 高于PIV的电压将致使二极管的Zenner击穿。 它是二极管的关头参数之一。

半波整流器的PIV为：PIV> = Vm

用于半波整流器。 峰值反向电压为PIV> = Vm

若是在任什么时辰候PIV <Vm，二极管将被破坏。

整流电路的负载电流是动摇的并且是单向的。 输入是时候的周期函数。 利用傅立叶定理，能够得出论断，负载电流具备一个均匀值，在该均匀值上是具备谐波相干频次的正弦电流。

负载电流的直流量的均匀值为– Idc = 1 /2π*∫02πI加载 d（ωt）

I加载 是在时候t的刹时负载电流，并且 &nbsp;是源正弦电压的角频次。 我的代价更高dc 象征着整流电路具备更好的机能。

半波整流器特征图

下图显现了半波整流器的输入和响应的输入
