【电路保藏】12V升48V升压器电路图分享-KIA MOS管
信息来历：本站 日期：2022-08-08
升压器电路实在便是一个震动电路，便是把直流电变成交换电，而后经由过程变压器升压变成220V，而后在输入端接上用电器便可。

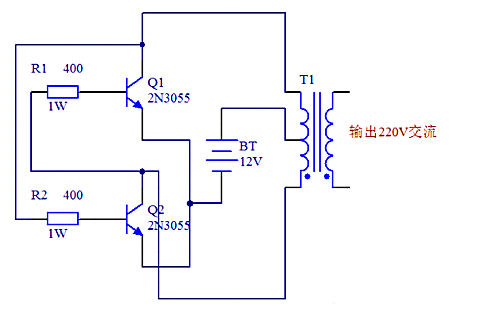

12V升48V升压器电路图（一）
道理图以下图所示，接纳了功率较大的三极管2N3055，而电阻只用了两个，且最好电阻的功率选大一点，如许电路的输入功率也会响应地增添，上图中用的是1W的400欧姆电阻，若是不1W的也没干系，此刻用到的最多的是1/4W的电阻，只需挑选四个电阻并联约莫是400Ω就可以或许了。
12V升48V升压器电路图（二）

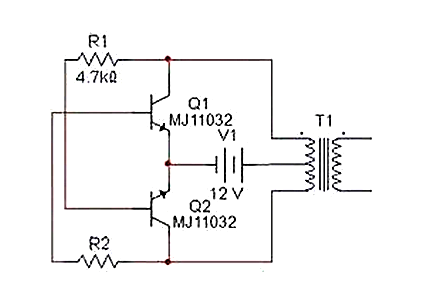

12V升48V升压器电路图（三）
以下图，咱们也可以或许清晰看到需的元件另有各个元件之间的毗连环境，在电路功效上，除变压器T1用来升压，电源V1用来供电以外，剩下的原件便是发生矩形波的电路。在电阻挑选上R1和R2通俗在1.2k-4.7k之间，三极管无出格请求按照变压器的容量挑选，容量大就勤奋率大点的；
变压器可用通俗节制变压器，只需有两组12V就行，咱们这个道理图中挑选器件为变压器0v－12V－12V，三极管用的达林顿管MJ11032，电阻4.7k，输入功率可以或许到达百瓦摆布，也不算小了，不过变压器的功率要选大点了，不然输入功率不那末大。

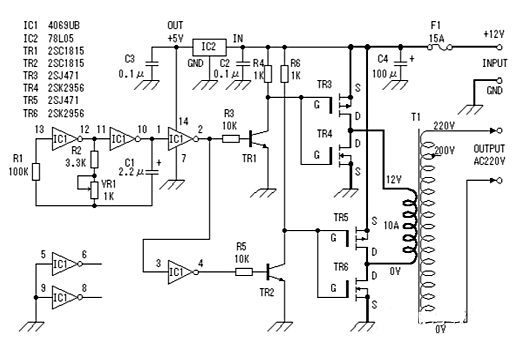

12V升48V升压器电路图（四）
此逆变器首要由MOS场效应管，通俗电源变压器组成。其输入功率取决于MOS场效应管和电源变压器的功率。

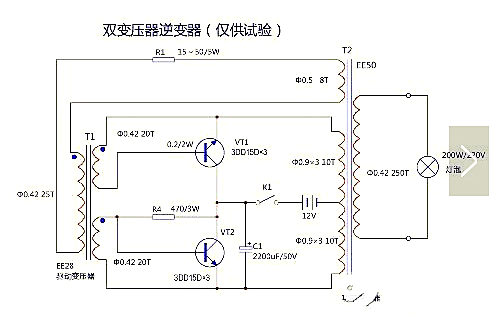

12V直流升压到220V交换的电路图（五）
电路图中：25T 310T 20T 250T是变压器线圈的绕组匝数，VT1是大功率三极管，可以使用电视电机源管，R1的电阻是15-50Ω/5w，R4的电阻470Ω3W
