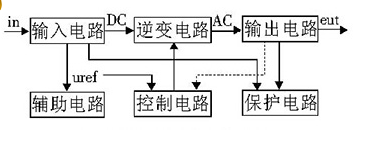

逆变器由逆变电路、逻辑节制电路、滤波电路三大局部组成，首要包含输入接口、电压启动回路、MOS 开关管、PWM 节制器、直流变更回路、反应回路、LC 振荡及输入回路、负载等局部。

节制电路节制全部体系的运转，逆变电路完成由直流电转换为交换电的功效，滤波电路用于滤除不须要的旌旗灯号，逆变器的任务进程便是如许子的了。

此中逆变电路的任务还能够细化为：起首，振荡电路将直流电转换为交换电;其次，线圈升压将不法则交换电变为方波交换电;最初，整流使得交换电经过方波变为正弦波交换电。

逆变器电路（一）

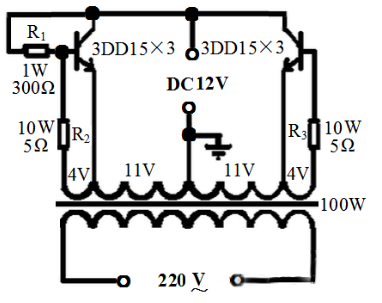

变压器可选用一个 100W 机床节制变压器，将变压器铁芯拆开，再将次级线圈拆下来，并记实匝数，以便于计较每伏圈数。而后用φ1.35mm 的漆包线从头绕次级线圈，先绕一个 22V 的主线圈，在中间抽头，再用φ0.47 的漆包线绕两个 4V 的反应线圈，线圈的层间用较厚的牛皮纸绝缘。

线圈绕好后插上铁芯，将两个 4V 次级别离和主线圈连在一路，注重头尾的别接反了。可通电测电压，若是 4V 线圈和主线圈毗连后电压增添申明毗连准确，反之便是错的，可换一下讨论就能够了。

与 4V 线圈串连的两个电阻 R2、R3 可用电阻丝建造，可按照输入功率巨细挑选电阻的巨细，通俗为几欧姆，输入功率大时，电阻越小，偏流电阻用 1W300Ω的电阻，不接这个电阻也能任务，但因为管子的参数不分歧偶然不起振，最好接一个。

三极管的挑选：每边用三只 3DD15 并联，共用六尽管子，电路毗连好后查抄无毛病，就能够通电调剂了，接上蓄电池，找一个 100W 的白炽灯做负载，翻开开关，灯胆应当能一般发光，若是不能一般发光，可减小基极的电阻，直到能一般发光为止，再接上彩电看可否一般启动，不能一般启动也是减小基极的电阻，调剂终了后就能够一般利用了。

逆变器电路（三）

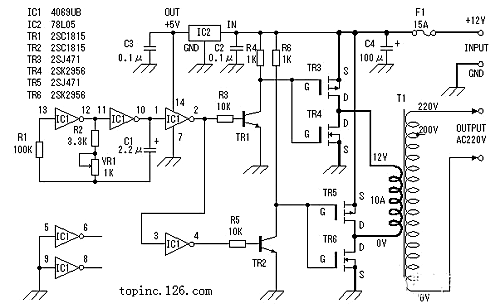

首要由 MOS 场效应管，通俗电源变压器组成。其输入功率取决于 MOS 场效应管和电源变压器的功率，免去了啰嗦的变压器绕制，合适电子喜好者专业建造中接纳。

电路图

逆变器电路（四）

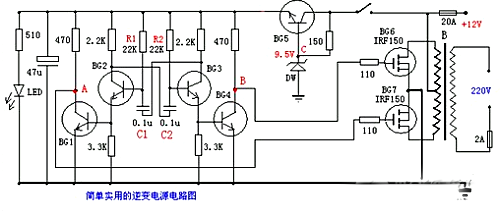

这是一种机能杰出的家用逆变电源电路图，资料易取，输入功率 150W. 本电路设想频次为 300Hz 摆布，目标是减少逆变变压器的体积、分量。输入波形方波。这款逆变电源能够用在停电时家庭照明，电子镇流器的日光灯，开关电源的家用电器等其余方面。

电容器 C1、C2 用涤纶电容，三极管 BG1-BG5 能够用 9013：40V0.1A0.5W；BG6-BG7 能够用处效应管 IRF150：100V40A150W0.055 欧姆。先不接功率管，测 A 点、B 点对地的电压，调剂 R1 或 R2 使 A、B 两个点的电压要不异，如许能力输入的方波对称，静态电流也起码。

装置时要注重以下事变：BG6、BG7 的焊接，必须用接地杰出的电烙铁或堵截电源后再焊接。大电流要用直径 2.5MM 以上的粗导线毗连，并且连线尽可能短，电瓶电压 12V、容量 12AH 以上。功率管要加恰当的散热片，比方用 100*100*3MM 铝板散热。若是你要增添功率，增添同型号的功率管并联利用，响应地增添变压器的功率。

逆变器电路（五）

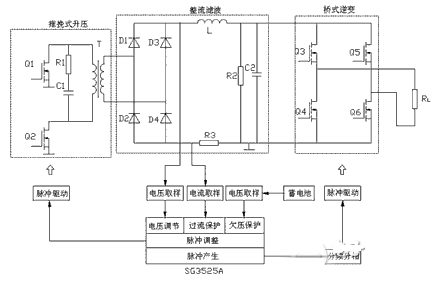

本逆变器输入端为汽车蓄电池（+12V，4.5Ah），输入端为工频方波电压（50Hz，220V）。其体系主电路和节制电路框图如图 1 所示，接纳了典范的二级变更，即 DC/DC 变更和 DC/AC 逆变。

12V 直流电压经由过程推挽式变更逆变为高频方波，经高频升压变压器升压，再整流滤波获得一个不变的约 320V 直流电压；而后再由桥式变更以方波逆变的体例，将不变的直流电压逆变成有用值稍大于 220V 的方波电压，以驱动负载。

为保障体系的靠得住运转，别离收罗了 DC 高压侧电压旌旗灯号、电流旌旗灯号及蓄电池电压旌旗灯号，送入 SG3525A，经由过程调剂驱动脉冲的占空比或关断脉冲来完成电压调理、过流掩护及欠压掩护等功效。

逆变器电路（六）

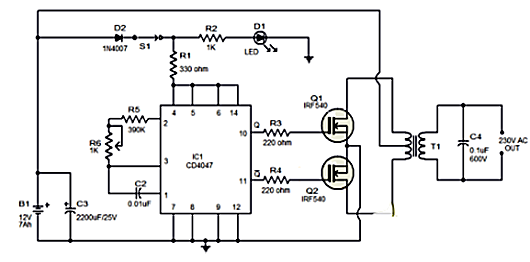

CD4047 是一种低功耗的 CMOS 非稳态 / 单稳态多谐振荡器 IC。在这里，它是毗连出产 0.01S180 度相 IC 的引脚 10 和 11 两个脉冲序列作为一个非稳态多谐振荡器。

引脚 10 毗连到 Q1 和 11 脚的大门是毗连到 Q2 的栅极。电阻 R3 和 R4 避免装载各自的 MOSFET 的 IC。当第 10 脚是高第一季度停止电流流经由过程的上半局部占输入交换电压的正半的变压器的低级。当 11 脚高第二季度停止电流流经由过程在相反标的目的的变压器低级的下半部的，它的输入交换电压的负半帐户。
