倍压整流电路是操纵二极管的导向感化，使电容器停止充放电，几个电容器的电压彼此叠加起来，便能够取得较高的电压输出了，以是，倍压整流电路在电路中常用来降低电压。

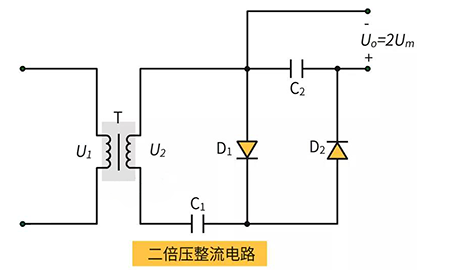

倍压整流电路的任务道理，先来看一个二倍压整流电路。
须要注重的是，倍压整流电路输出的是交换电，输出的是直流电，普通是操纵升压变压器将电压降低，升压后再输出到倍压整流电路。

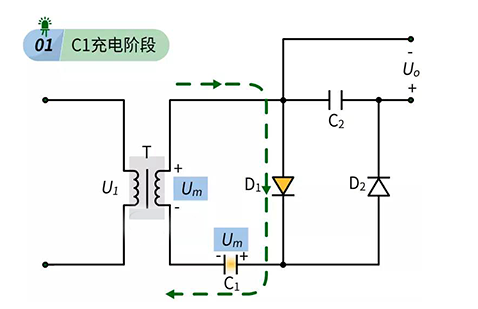

为便利阐发，把变压器输出的电压分红正半周和负半周停止阐发，这里把变压器输出电压的峰值电压记为Um，不斟酌二极管导通压降的环境下，在交换电正半殷勤来时，C1布满电后两头电压为Um。
以下图所示：

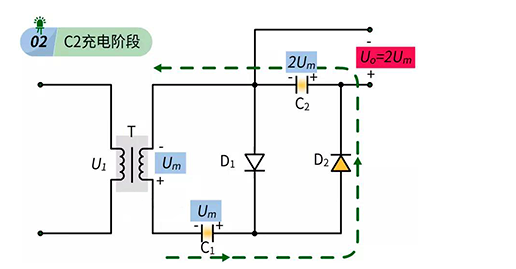

而在负半周时，变压器电压与电容C1电压叠加起来给C2停止充电，C2布满电后两头电压为2Um。以下图所示：
这就完成了两倍电压的输出了，须要注重的是，若是斟酌到二极管的管压降，或在交换电输出频次太低时经由进程电容会有必然阻抗环境下，电路输出电压会比抱负中的电压要小。

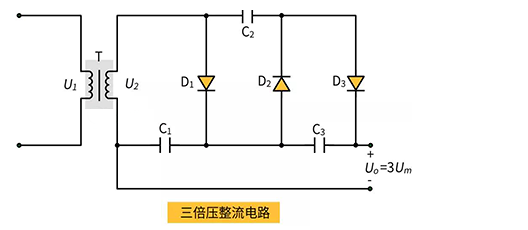

若是在上图的二倍压整流电流的根本上再增添二极管和电容器，便能够完成输出电压的增添，比方增添多一个二极管和电容器，就变成了三倍压整流电路。

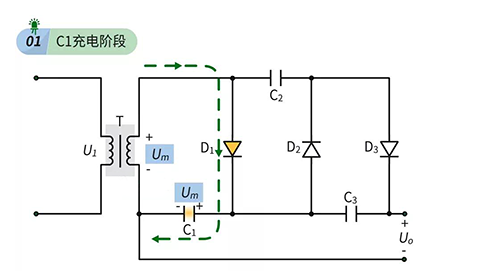

上面一路来阐发一下这个电路的任务进程吧。在第一个交换电正半殷勤来时，电容C1布满电，两头电压为Um，以下图所示：
在第一个负半殷勤来时，变压器和电容C1的电压停止彼此叠加，使电容C2布满电，两头电压为2Um，以下图所示：

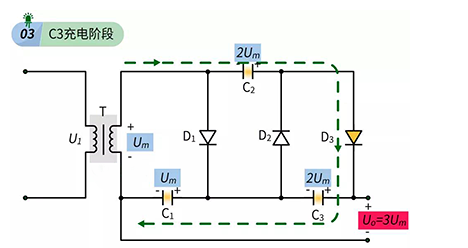

在第二个正半殷勤来时，变压器电压、电容C2电压、电容C1的电压停止彼此叠加（由于电容C1的电压标的目的是反的，以是最初会对消掉一个Um），使电容C3布满电，其两头电压为2Um，以下图所示，
如许一来，负载上取得的电压便是电容C1与电容C3叠加起来的电压了，电压为3Um，完成了三倍升压。
若是在前面持续增添二极管和电容器，实际上还能取得更高电压的输出。
