Ib-，Ib+为运放两输出真个偏置电流，也能够叫做偏置电流。而咱们所说的运放输出偏置电流凡是为二者的均匀值，运放输出平衡电流为二者的差值，应能做到精确的辨别出三者的差别。
输出偏置电流丈量体例，整体来讲首要有两种测试方法，一种是让输出偏置电流流入一个大的电阻，从而构成一个平衡电压，而后缩小平衡电压并停止丈量，如许便能够反算出输出偏置；
另外一种体例是让输出偏置电流流入一个电容，用电容对这个电流停止积分，如许只需测得电容上的电压变更速度，便能够计较出运放的偏置电流。
第一种体例

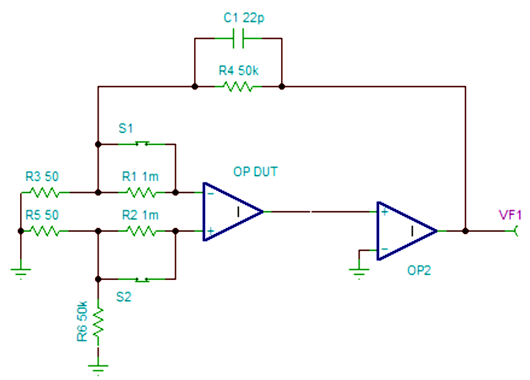

详细电路以下图所示，C1是超前弥补电容以防止电路的振荡，按照现实电路挑选。OP2为测试赞助运放，需选低偏置电压和低偏置电流的运放。测试步骤和道理上面一步一步停止推算。
（1）起首测试运放的平衡电压。封闭S1和S2，测试出OP2运放的输出电压Vout 。则输出平衡电压为：
（2）翻开S2,待测运放的Ib+流入R2，会构成一个附加的平衡电压Vos1，测试出OP2运放的输出电压Vout1。则运放同向输出平衡电压为（叠加定理的思惟）：
（3）封闭S2，翻开S1,待测运放的Ib-流入R1，会构成一个附加的平衡电压Vos2，测试出OP2运放的输出电压Vout2。则运放反向输出平衡电压为：
（4）运放输出偏置电流为
Ib=[(Ib+)+(Ib-)]/2
运放输出平衡电流为
Ios=(Ib+)-(Ib-)
这类测试体例有几个错误谬误，一个是操纵了很大的电阻R1和R2，普通会是M欧级，这两个电阻引入了很大的电压噪声。遭到电阻R1和R2的阻值的限定，难以测得FET输出运放的偏置电流。
第二种体例

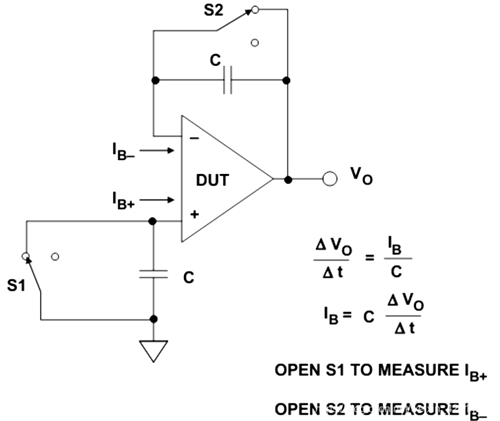

第二种体例测试体例，是让运放的输出偏置电流流入电容，操纵i=c*du/dt的思惟，详细测试以下图。从图中的公式很轻易懂得测试的道理，这个测试的关头，是拔取泄电流极小的电容。

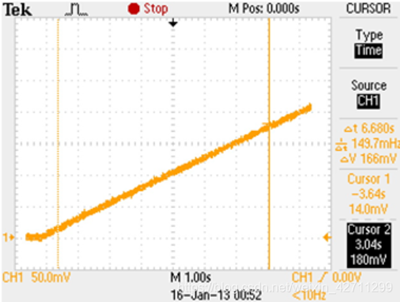

(1)封闭S2翻开S1，IB+流入电容C，用示波器察看Vo的变更，成果以下图。按上图的体例便能够计较出IB+。

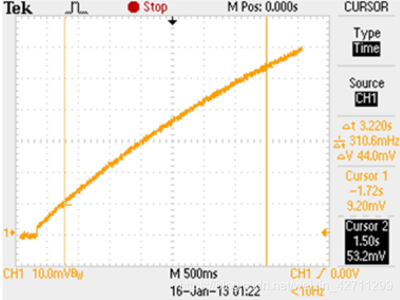

(2)封闭S1翻开S2，IB-流入电容C，用示波器察看Vo的变更，成果以下图。便能够计较出IB-，见下表。
这类测试体例能够测得fA级的平衡电流。测试时需要选用低泄电流的电容，保举操纵极低泄电流的特氟龙电容，聚丙烯(PP)电容或聚苯乙烯电容。
一个经历（from Wayne Xu），贴片电容在焊接进程中，因为引脚能够残留焊锡膏等杂质，会使FET运放的泄电流大大的增添。曾测试一个偏置电流为小于10pA级的运放，因为不对引脚进行洗濯，成果测得成果呈现了很大的偏差，或叫过失，到达了nA的程度了。
