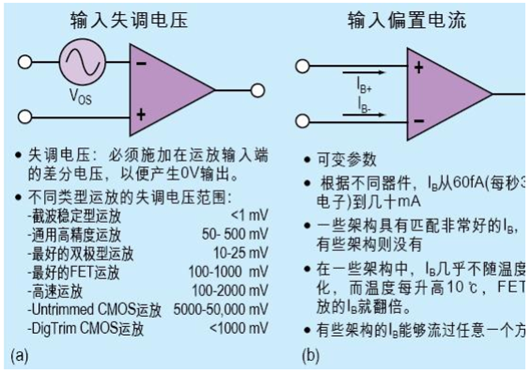

输出均衡电压（Vos）
若是运放两个输出端上的电压均为 0V，则输出端电压也应当即是 0V。但现实上，输出端总有一些电压，该电压称为均衡电压 VOS。
若是将输出真个均衡电压除以电路的噪声增益，获得成果称为输出均衡电压或输出参考均衡电压。这个特征在数据表中凡是以 VOS给出。VOS被等效成一个与运放反相输出端串连的电压源。必须对缩小器的两个输出端施加差分电压，以发生 0V 输出。
温度漂移（Drift）
Vos跟着温度的变更而转变，这类景象称为漂移，漂移的巨细随时辰而变更。漂移的温度系数TCVos凡是会在数据表中给出，但一些运放数据表仅供给可保障器件在任务温度规模内宁静任务的第二大或最大的Vos。这类标准的可托度稍差，因为TCVos能够是不恒定的，或长短枯燥变更的。
Vos漂移或老化凡是以mv/月或mV/1000小时来界说。但这个非线性函数与器件已利用时辰的平方根成反比。比方，老化速率1mV/1000小时可转化为约莫3mV/年，而不是9mV/年。老化速率并不老是在数据表中给出，即使是高精度运放。
输出偏置电流（Ibs）
抱负运放的输出阻抗无限大，是以不会有电流流入输出端，可是，在输出级中利用双极结型晶体管（BJT）的实在运放须要一些任务电流，该电流称为偏置电流（IB）。
凡是有两个偏置电流：IB+和IB-，它们别离流入两个输出端。IB值的规模很大，特别范例运放的偏置电流低至60fA（约莫每3us经由过程一个电子），而一些高速运放的偏置电流可高达几十mA。
输出均衡电流（Ios）
单片运放的制作工艺趋于使电压反应运放的两个偏置电流相称，但不能保障两个偏置电流相称。但不能保障两个偏置电流相称。在电流反应运放中，输出真个错误称特征象征着两个偏置电流几近老是不相称的。这两个偏置电流之差为输出均衡电流Ios，凡是环境下Ios很小。

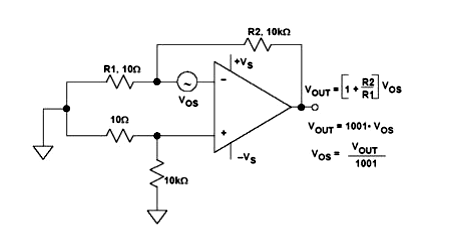

对均衡电压，普通是设置一个很大的增益并且把输出短接。这时辰候的输出电压除以增益便是均衡电压的巨细。

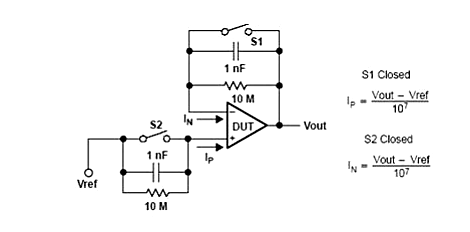

对均衡电流，则是用一个很大的电阻接在反应回路上。S1闭合时，测同相真个偏流Ip，S2闭合的时辰测反相真个偏流In。
这里的“均衡”电流测法现实上测得的是“偏置电流”而非“均衡电流”，固然，别离测出了+-真个“偏置电流”后，也能够得悉“均衡电流”----即是两者的差。
下面详细例子中的电阻值拔取对有些环境不太适合，普通运放的偏置电流只要多少nA数目级，若是接纳10M电阻，那末因为偏置电流形成的输出电压只要多少mV，并且此时还包含了“均衡电压”的影响（偏大或偏小都有能够，详细取决于均衡电压的极性）。
以是，丈量nA量级的偏置电流，电阻还得取大些，使Ibias*R到达v级，此时也不用扣除均衡电压的影响了（5mv的均衡电压对1v的输出电压来讲，对丈量成果的影响只要0.5%）。
输出均衡电压VIO
一个抱负的运放，当输出电压为零时，输出电压也应为零（不加调零装配）。但现实上它的差分输出级很难做到完整对称，凡是在输出电压为零时，存在必然的输出电压，该电压称为均衡电压VIO。
在室温（25℃）及标准电源电压下，输出电压为零时，为了使运放的输出电压为零，在输出端加的弥补电压即均衡电压VIO。现实上指输出电压Vi=0时，输出电压Vo折合到输出真个电压的负值，Vio被等效成一个与运放反相输出端串连的电压源。
必须对缩小器的两个输出端施加差分电压，以发生0V输出。即
Vio=-（Vo│v=0）/Avo
Vio的巨细反应了运放制作中电路的对称水平和电位共同环境。Vio值愈大，申明电路的对称水平愈差，普通约为±（1~10）mV。
Vio跟着温度的变更而转变，这类景象称为漂移，漂移的巨细随时辰而变更。漂移的温度系数TCVio凡是会在数据表中给出，但一些运放数据表仅供给可保障器件在任务温度规模内宁静任务的第二大或最大的Vio。这类标准的可托度稍差，因为TCVio能够是不恒定的，或长短枯燥变更的。
Vio漂移或老化凡是以mV/月或mV/1，000小时来界说。但这个非线性函数与器件已利用时辰的平方根成反比。比方，老化速率1mV/1，000小时可转化为约莫3mV/年，而不是9mV/年。老化速率并不老是在数据表中给出，即使是高精度运放。
输出均衡电流Ιio
在BJT集成电路运放中，因为制作工艺趋于使电压反应运放的两个偏置电流相称，但不能保障两个偏置电流相称。在电流反应运放中，输出真个错误称特征象征着两个偏置电流几近老是不相称的。
这两个偏置电流之差为输出均衡电流Ιio，输出均衡电流 offset current， 是指两个差分输出端偏置电流的偏差，即当输出电压为零时流入缩小器两输出真个静态基极电流之差，即
Iio=│Ibp-Ibn│
因为旌旗灯号源内阻的存在，Iio会引发一输出电压，粉碎缩小器的均衡，使缩小器输出电压不为零。以是，但愿Iio愈小愈好，它反应了输出级有用差分对管的错误称水平，普通约为1 nA~0.1 mA.
