当Buck电路中显现二极管时，就很有能够或许显现反向规复中电流尖峰非常的题目。本篇文章将经由过程实例与电路图的共同，对反向规复电流尖峰显现题目的缘由停止阐发。但愿能够或许为大师供给新的设想思绪。
起首，先从持续通导的buck电路图起头停止。

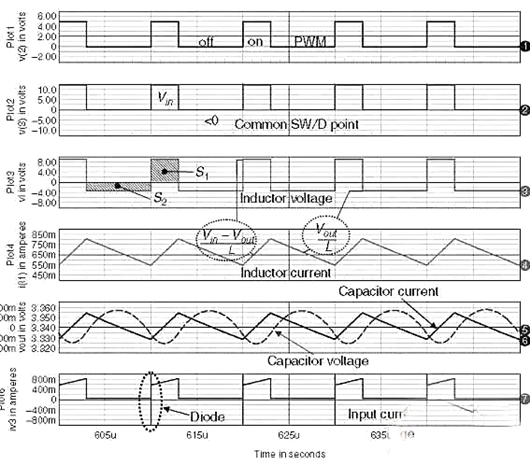

在图1中，plot1为PWM波形，plot1至plot3是电感电流在CCM形式下的波形。前面咱们将对此中的各个电路提出响应的题目，并停止解答。
能够或许有的伴侣会对图2发生思疑，因为这仿佛并不是人们所熟习的二极管续流等效电路。现实上MOSFET断开发生续畅通路，PN结电荷发生变更，如将其当作一个等效电容，则为上负下正的一个部件。

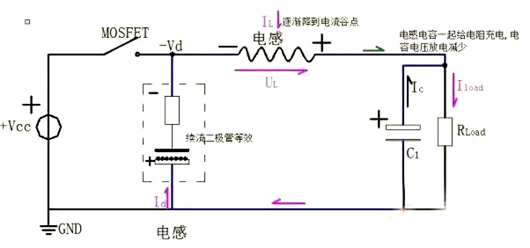

终究电感电流开释到谷点，谷点末期(0-至0+时辰)电容替换电感为负载供给能量，此时电感还以电磁能体例保管有能量(因为电感若是再放电，电容的电压明显要高过电感，变成电容还要给电感充能了。
但那种景象是不能够或许的；因为Vin来了。若是Vin没来，而电感能量持续降落到0，不再输出能量，此时因为二极管和开关的散布电容引发震动，但对CCM来讲震动时辰不存在)这个刹时过于太短暂，顿时转到下一阶段(图3)。
MOS管守旧时电感中不存在电流？唯一电流短路而不存在散布电感若何发生反向尖峰？

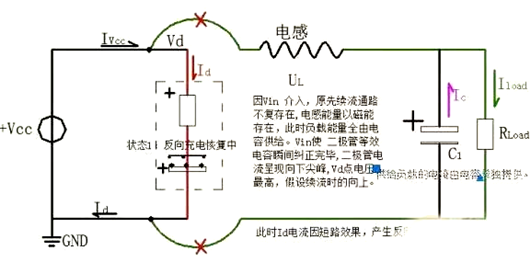

因为MOS管闭合刹时(又一个0-到0+的刹时)，因为二极管因正向导通，等效结电容上方堆积满载流子，当外电场Vin接入时，因电荷同性相吸致使PN结电容变回中性，紧接着二极管PN结等效结电容电荷变成上正下负(上面多载流子)。
二极管撤除正向因导通而注入的电荷，而后反向充电至阻断状况，这个时辰便是trr反向规复时辰，在二极管规复之前，它显现短路行动。

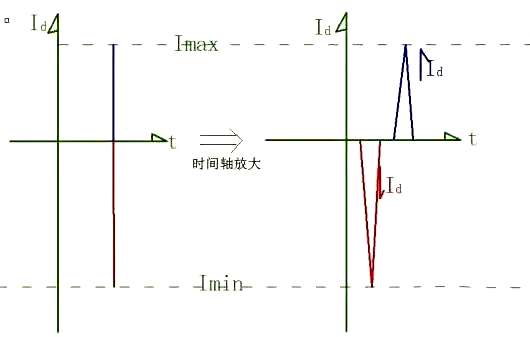

因为短路Vd负向电流很大，相称于脉冲，如图5白色局部所示。
“短路”的终究成果

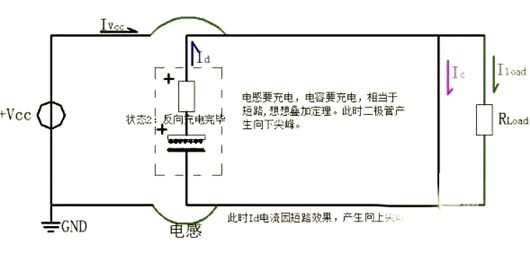

有的伴侣能够或许看不懂图4中的电路，上面就对这类电路停止一下讲授。
因为“短路”的终究成果，Vcc的电压跟二极管结电容电压相称，对电感电容停止充电，那末电容、电感、二极管结电容跟Vcc结电容处吸收能量，近似于LC串连谐振时辰。
二极管结电容跟Vin除要供给负载的电流能量，还要供给电感电容充电的能量。二极管结电容所示的能量如图5蓝色局部。
肖特基二极管因为布局上出格，以是须要设想者们出格注重。肖特基二极管的布局为金属半导体，完整能够懂得为有正负极特征的电解电容，本文中的二极管就能够懂得为电容。区分仅仅存在于运转机理上。肖特基二极管是电荷中和，PN结效应。而电容是电容效应，经由过程电容放电。至于说散布电感发生的反向尖峰，因为短路能量太大，能够疏忽不计。
