以BUCK电路为例，如图1是一个典范的BUCK电路，当电路任务在电感电流不持续（DCM）状况时，假定电路中的元件都是抱负的：疏忽电感和电容的寄生参数，疏忽MOS管和肖特基二极管的管压降，负载电容充足大使输入电压坚持稳定稳定。

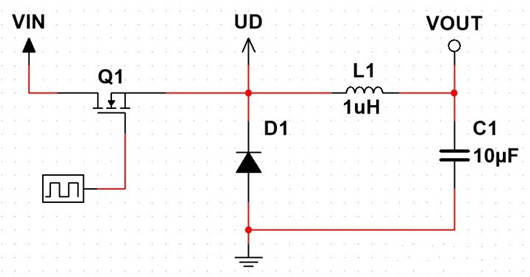

图1 典范BUCK电路
当MOS管导通时（ta~tb），电流回路从VIN-Q1-L1-C1-GND，电感电流逐步回升，此时UD电压约即是VIN；当MOS管封闭时（tb~tc），电流回路从L0001-C1-D1-L1，电感电流逐步降落，此时UD电压约即是GND；当电感电流降落到0（tc~td，MOS管仍处于封闭状况），此时UD电压约即是VOUT。
根据上述阐发，循环往复，咱们获得的UD的抱负电压波形应当如图2所示。

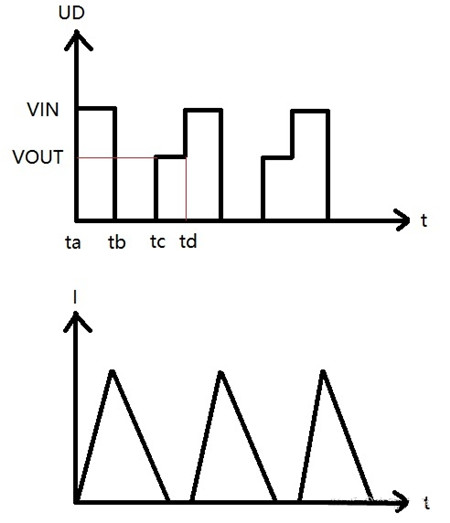

图2 UD电压与电感电流抱负波形
可是示波器测出来的UD点的现实电压波形如图3所示，在电感电流不持续的这段时候里，UD点电压呈现了衰减振荡波形，实在这是电流不持续任务状况下完整普通的景象。

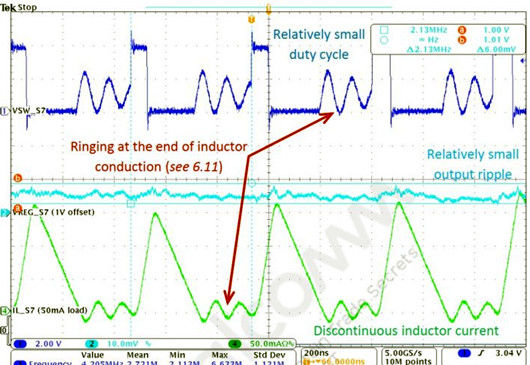

图3 UD电压与电感电流现实波形
图2所示波形是咱们将电路元件参数完整抱负化得出来的，当咱们斟酌到MOS管DS间的散布电容C_DS和电感的寄生电容CL后，咱们再来阐发tc~td这段电感电流不持续的进程。
后面咱们阐发到，当电感电流降到0时，UD点电压即是VOUT，咱们作出此时的交换的等效电路，如图4所示。

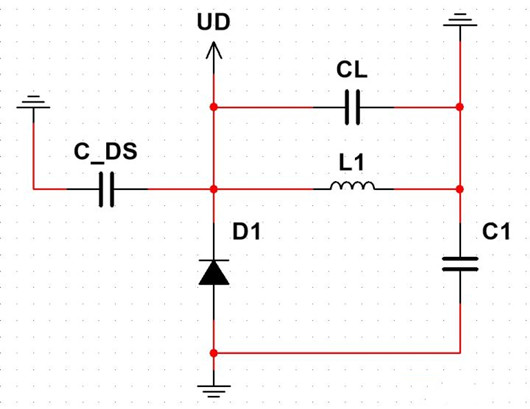

图4 电流为0时，BUCK电路交换等效模子
能够看出，电感L1和散布电容CL、C_DS组成了二阶电路，初始前提为电容两头电压即是VOUT，电感中的电流为0，由于电感的绕线电阻等消耗阻抗存在，将使二阶电路处于欠阻尼状况（由于开关电源讲究高效力，电路中的消耗电阻普通都设想的很小，很少处于过阻尼状况），进而致使衰减振荡。对其余开关电源在电流不持续状况发生的振荡，阐发进程也同上。
由于阻尼振荡的存在，一定会存在消耗，下降开关电源效力，可是由于CL与C_DS比拟小，存贮的能量也很小，是以此处形成的消耗绝对来讲是比拟小的。
