软启动与浪涌按捺完整差别，虽然这两种功效是互补的。两种举措都能在刚通电时代减小进入开关电源浪涌电流。但是差别的是，浪涌按捺间接对进入输出电容的电流停止限定，而软启动则经由过程感化于变更器节制电路使负载逐步增大，这凡是是经由过程增添脉冲宽度来完成的。这类渐进式启动不只减小了输出电容和变更器部件上的浪涌电流应力，也加重了在推挽式和桥式电路中变压 器“双倍磁通效应”（flux doubling)的题目。
开关电源中，普通的做法是直流把交换输出电源毗连到整流器，并经由过程了一个低阻抗噪声滤波器毗连一个大的储能或滤波电容。为了避免在刚通电时呈现大的浪涌电流，凡是要供给浪涌节制电路。在大功率的体系中，常常由一个串连电阻构成浪涌按捺，在输出电容完整充电后，用双向三极晶闸管、SRC或继电器把该串连电阻短路。
为了许可输出电容在启动时代能完整充电，有须要推延功率变更器的启动，如许输出电容在布满电以后，功率变更器才从输出电容获得电流。
若是电容还未布满电，当浪涌节制晶闸管或双向三极晶闸管把浪涌按捺串连电阻旁路的时辰，将会呈现电流浪涌。另外，若是许可变更器以最大脉宽启动，将会有大的电流浪涌进入输出电容和电感，致使输出电压过冲，这是由输出电感的大电流和可以或许的主变压器的饱和效应致使的。
为了处理这些启动题目，凡是要用节制电路供给启动延时和软启动法式。这将使变更器的初始接通延时，并许可输出电容完整充电。延时以后，软启动节制电路必须使变更器从零启动而后迟缓增添输出电压。
如许能力使变压器和输出电感构成一般任务状态，避免推挽电路中的“双倍磁通效应”。因为输出电压的构成比拟慢，以是副边电感的电流浪涌减小，输出电压过冲的趋向削弱。软启动电路典范的软启动电路如图1.9.1所示，运转环境以下。
当初次接上开关电源时，C1将放电。10V开关电源线上逐步增大的电压将使缩小器A1反相输出端为正，制止脉宽调制器的输出。晶体管Q1将经由过程R2导通，坚持C1放电状态直到送到变更器电路的300V直流线上构成的电压超200V。
此时ZD1将起头导通，而Q1将关断。C1将经由过程R3充电，使A1的反相输出端电压拉向零状，并许可脉宽调制器的输出向驱动电路供给逐步增大宽度的脉 冲，直到构成所需的输出电压。
当准确的输出电压成立后，缩小器A2节制了缩小器A1反相输出真个电压。C1将持续经由过程R3充电，使二极管D2反向偏置并使C1不再受调制器的影响。
当开关电源关断后，C1将很快地经由过程D3放电，为下一次的启动举措从头设置C1.在输出电压较高时，D1可避免Q1被大于正向二极管压降的电压反向偏置。

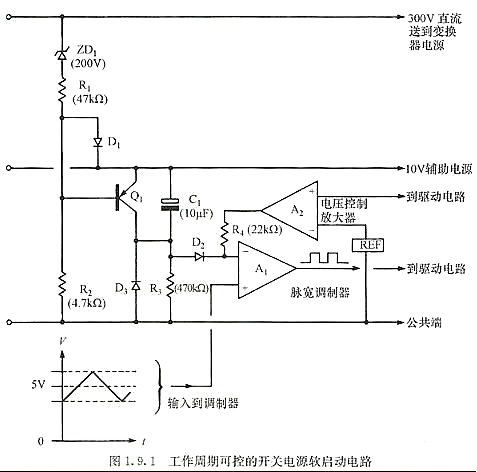

图1.9.1 任务周期可控的开关电源软启动电路此电路不只供给接通延时和软启动，并且供给了高压制止感化，避免变压器在供电电压完整成立前启动。这一根基道理可以或许有良多的变更。
一个利用于晶体管启动电路的软启动体系此例中，直到赞助电容C3已充电和Q1关断时，ZD2的输出才变高，软启动才起头。
是以，在本电路中，在软启动可以或许起头之前 开关电源电压和赞助电源电压必须可以或许准确地成立起来。这将保障变更器在准确的节制状态下启动。
