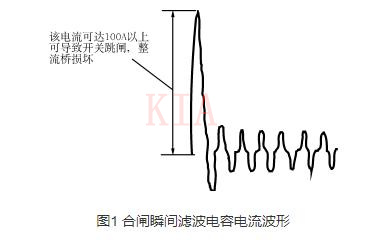

开关电源的输入电路多数接纳整流加电容滤波电路。在输入电路合闸刹时，因为电容器上的初始电压为零会组成很大的刹时打击电流如图1所示，出格是大功率开关电源，其输入接纳较大容量的滤波电容器，其打击电流可达100A以上。

在电源接通刹时如斯大的打击电流幅值，常常会致使输入熔断器烧断，偶然乃至将合闸开关的触点烧坏，轻者也会使氛围开关合不上闸，上述缘由均会形成开关电源没法普通投入。为此几近一切的开关电源在其输入电路设置的避免打击电流的软起动电路，以保障开关电源普通而靠得住的运转。

开关电源经常使用的软启动电路

1.接纳功率热敏电阻电路

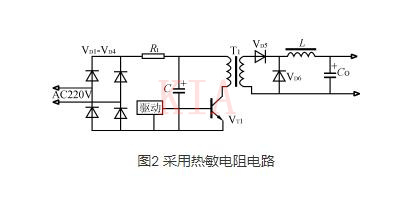

热敏电阻防打击电流电路如图2所示。它操纵热敏电阻的Rt的负温度系数特征，在电源接通刹时，热敏电阻的阻值较大，到达限定打击电流的感化;当热敏电阻流过较大电流时，电阻发烧而使其阻值变小，电路处于普通任务状况。

接纳热敏电阻避免打击电流普通合用于小功率开关电源，因为热敏电阻的热惯性，从头规复高阻须要时候，故对电源断电后又须要很快接通的环境，偶然起不到限流感化。

2.接纳SCR-R电路

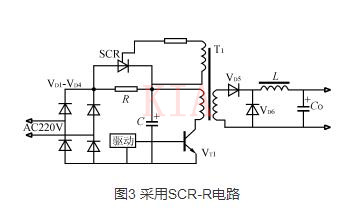

该电路如图3所示。在电源刹时接通时，输入电压经整流桥VD1-VD4和限流电阻R对电容器C充电。当电容器C充电到约80%的额外电压时，逆变器普通任务，经主变压器赞助绕组产生晶闸管的触发旌旗灯号，使晶闸管导通并短路限流电阻R，开关电源处于普通运转状况。

这类限流电路存在以下题目：当电源刹时断电后，因为电容器C上的电压不能渐变，其上仍有断电前的充电电压，逆变器能够还处于任务状况，坚持晶闸管持续导通，此时若顿时从头接通输入电源，会同样起不到避免打击电流的感化。

3.具备断电检测的SCR-R电路

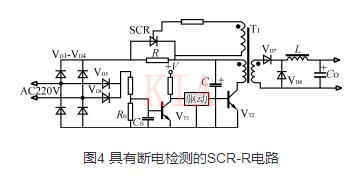

该电路如图4所示。

它是图3的改良型电路，VD5、VD6、VT1、RB、CB组成刹时断电检测电路，时候常数RBCB的拔取应稍大于半个周期，当输入产生刹时断电时，检测电路获得的检测旌旗灯号，封闭逆变器功率开关管VT2的驱动旌旗灯号，使逆变器遏制任务，同时堵截晶闸管SCR的门极触发旌旗灯号，确保电源从头接通时避免打击电流。

4.继电器K1与电阻R组成的电路

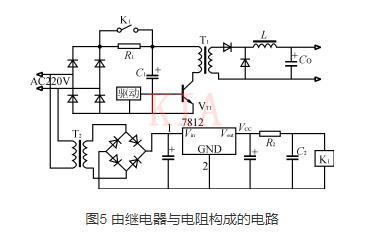

该电路道理图如图5所示。

电源接通时，输入电压经限流电阻R1对滤波电容器C1充电，同时赞助是电源Vcc经电阻R2对并接于继电器K1线包的电容器C2充电，当C2上的充电电压到达继电器的举措电压时，K1举措，旁路限流电阻R1，到达刹时防打击电流的感化。凡是在电源接通以后，继电器K1举措延时0.3～0.5秒，不然限流电阻R1因通流时候长会烧坏。

但是这类简略的RC提早电路在斟酌到继电器吸合电压时还必须顾及流过线包的电流，普通电阻的阻值较小而电容的容量较大，提早时候很难精确节制，这首要是电容容量的偏差和泄电流形成，须要细心地遴选和测试。同时继电器的举措阈值取决于电容器C2上的充电电压，继电器的举措电压会发抖及振荡，形成任务不靠得住。

5.接纳按时触发器的继电器与限流电阻的电路

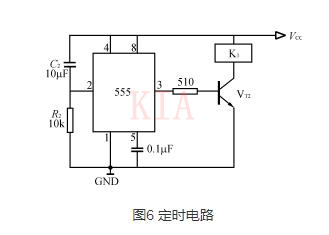

该电路如图6所示(仅画出按时电路，主电路同图5)，它是图5的改良型电路。

电源按通时，输入电压经整流桥和限流电阻R1对C1充电，同时按时时基电路555的按时电容C2由赞助电源经按时电阻R2起头充电，经0.3秒后，集成电路555的2端电压低于二分之一电源电压，其输入端3输入高电平，VT2导通，继电器K1举措，限流电阻R1被旁路，直流供电电压对C1持续充电而到达额外值，逆变器处于普通任务状况。

因为该电路在RC提早按时电路与继电器之间拔出了单稳态触发器和电流缩小器，确保继电器举措爽性、靠得住，有用地避免打击电流的结果，而不会像图2-62电路那样因为继电器举措的不靠得住性而烧坏限流电阻及继电器的本身触点。

6.过零触发的光耦可控硅与双向可控硅组成的电路

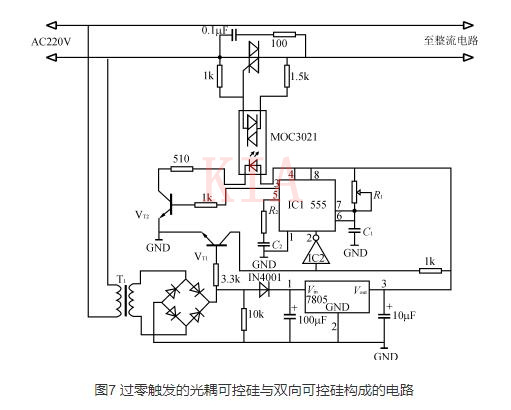

该电路如图7所示。集成稳压器输入不变的5V电压，为软起动电路供给电源电压。

晶体管VT1、反相器IC2组成过零触发电路，IC1 555组成单稳态触发器，R1、C1为按时周期，但因5端至1端接有提早电路R2、C2，以是555是慢慢到达满周期的。当电网电压过零时，晶体管VT1停止，反相器IC2输入低电平，起动按时电路555任务，软起动提早时候由时候常数R1C1及R2C2配合决议。

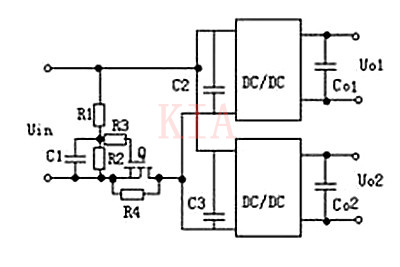

操纵实例：
