【电子精选】限流软启动电路设想-KIA MOS管
信息来历：本站 日期：2022-08-02
当利用牢固的电阻限流时，电流巨细受V_Cin和V_CL的差影响，宁静上电刹时的电流是最大的，随后电流按指数曲线逐步变小。电阻值须要保障宁静上电刹时，最大电流也不会跨越设定值I_SET。
随后的电流就更小于I_SET。这当然宁静，可是也会形成电容CL充电过慢，后一级电路获得充足电压用时太长。
若是能够把电流一直限定在I_SET以下，能够去掉限流电阻，让电流坚持略小于I_SET，疾速充电。
以下图，电流曲线的积分为V_CL，摆布两图的暗影面积巨细不异，能够看出，电容CL获得不异的电压时，限流电路充电时候t2较着小于牢固电阻充电时候t1。

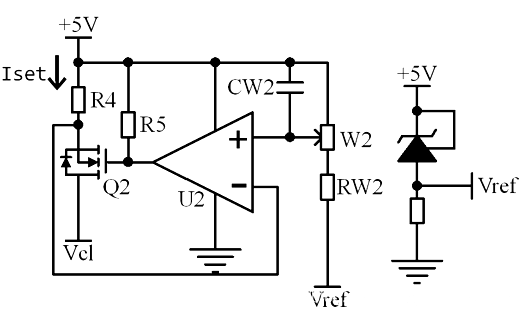

在电源与PMOS之间串连一个小电阻R4，就能够获得限流电路：
设R4电阻值为R，流过电阻的电流为I。把比拟器的反相输入端接在R4与PMOS之间，则反相输入真个电压：
同相输入端接设置电压V_SET。开关闭合刹时，I很是大，u_N很小，u_P>u_N，PMOS不导通。因为PMOS不导通，以是I几近为0，u_N≈V_CC，u_P<u_N，PMOS导通。此时I很是大，u_N很小，u_P>u_N，PMOS不导通。
以此类推，能够看出PMOS在导通与停止状况间敏捷切换，节制着电流的巨细。令u_N=u_P，可得设定电流与参考电压的干系：
限流软启动电路比电阻+并联开关软启动计划为电容CL充电的速率快，因为R4的存在，也稍微增大了稳态时的能量消耗，此电阻的阻值很小，0.2欧姆。

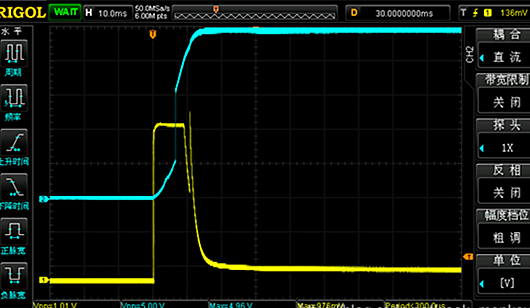

下图是它的结果波形截图，黄色是电流采样电路的输入，经由过程公式I=2V能够计较出浪涌电流的巨细。蓝色是负载电容的电压。
电流不跨越2A，坚持在最大值约11mS，而后极速降落。电流在最大值时代，VCL匀速回升。

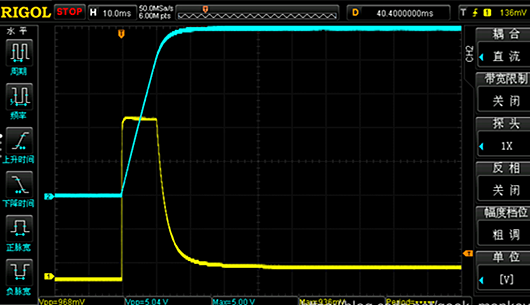

以下图是限流软启动电路与电阻+并联开关软启动电路共同利用的结果，用限流的体例取代牢固电阻，用电阻+并联开关消弭电阻上稳态时的能量消耗。
