单电源运放在缩小时，为了能准确的缩小旌旗灯号，防止负半周呈现失真，须要在缩小前插手适合的偏置电路，保障缩小旌旗灯号不失真。
上面经由进程仿真来看下有偏置和没偏置的影响。

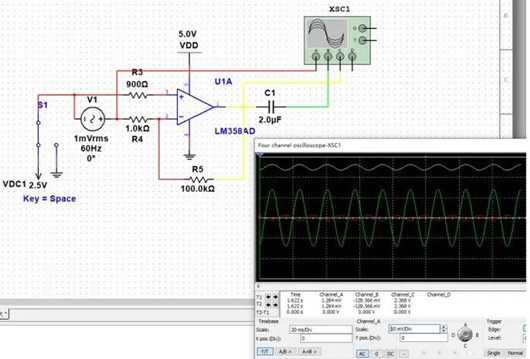

单电源运放有偏置仿真电路：

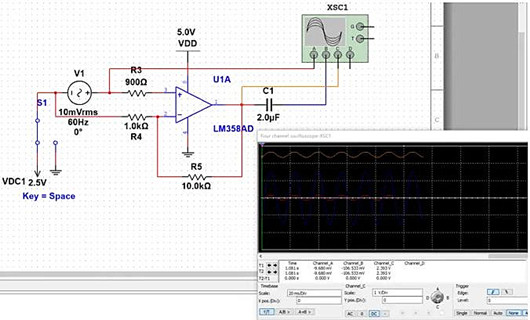

旌旗灯号源10mV，60Hz波形，利用同向缩小，从波形上看的出来相位不异。
输出端必然会带有2.5V的直流点位在，由于加了偏置便是2.5V，看到的波形巨细不一样，是由于差别通道利用的档位不一样，可是能够从中间栏旌旗灯号值察看；
蓝色旌旗灯号是隔直电容后的旌旗灯号值，P-P值110mV摆布，缩小11倍。

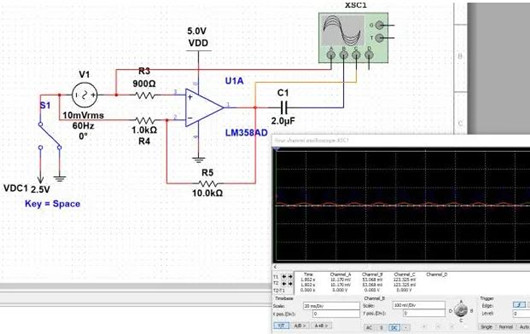

单电源运放无偏置仿真电路：
1、蓝色波形呈现了严峻的负半轴失真景象，并且缩小倍数远远低于11倍。
这便是单电源供电运放有没有偏置下的缩小影响。
备注：
1、同向输出端串连的电阻R3首要是为了弥补反向输出端由于偏置电流发生的电压影响，设想的进程中倡议加上，若是缩小倍数大的环境下是能起到很好的弥补感化，罕见于跨阻运放对光电流停止缩小，同时这也是一种好的习气。
2、若是是反向缩小的，旌旗灯号源间接接反向端便可。
缩小后的旌旗灯号与原始旌旗灯号相位相差180度。
