电压缩小器的分类
电压缩小器普通也称为小功率扩展器，首要功效是将升沉很小的旌旗灯号扩展成升沉比拟大的旌旗灯号。固然，电压扩展器也有电流扩展和功率扩展的结果，只是扩展电压是其首要目标罢了。
电压扩展器经常根据输入／输入旌旗灯号的大众端来分类：对于罕见的3端器件而言，输入／输入旌旗灯号各有两个端子，因此必有一个大众端。晶体管的三个端子都可以也许作为输入／输入旌旗灯号的大众端，由此可以也许定义三种扩展器：共源极扩展器、共漏极扩展器、共栅极扩展器。这儿的“大众端”指的是“旌旗灯号”的大众端，也可以也许称为参考点，良多时候与电源的参考点也许“地”并不完整是一回事。
BJT扩展器也是如许分类的，仅仅称呼有所差别，与FET扩展器绝对应，它们别离是共发射极、共集电极、共基极电路这类分类体例普通称为扩展电路的“组态”：偏置电路与晶体管的组合外形。

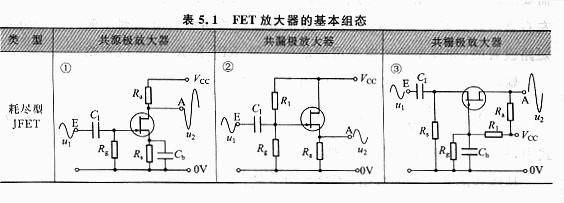

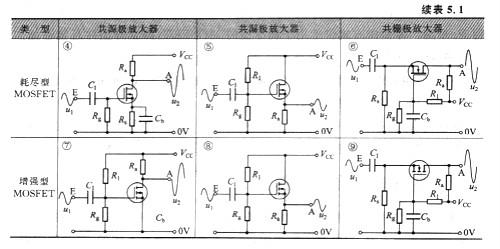

耗尽型与加强型、结型与绝缘栅型的，1l路偏购置法迥然差别，可是差别仍是有的，因此表5.1列出了场效应管的9种底子电路组态，其间早先上市的加强型JFET的偏购置法可以也许参考加强型MOSFET。图中的Cb普通称为旁路(Passby)电容，Ra为负载电阻（本级电路的负载，与输入真个负载差别），R1、Rg、Rg为偏置电阻，脚标意思：“1l”标明栅极上偏置电阻，普通简称为上偏电阻，也经常写为RH；“g”标明栅极下偏置电阻，普通简称为下偏电阻，也经常写为R1；“s”标明源极偏置电阻。

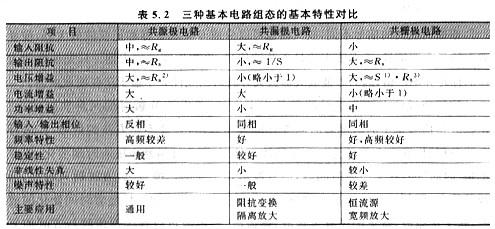

差别组态电路的特征如表5.2所示。
1)S标明FET的跨导。
2) Ra以n为单元的值，增益的单元为“倍”。
3)Ra以n为单元的值，跨导s以s(西门子)为单元的值，增益的单元为“倍”。
将三种底子电路组态停止组合在理论利用中也很罕见，其目标是扬长避短，优化电路的机能。
表5.1巾的偏置电路均选用电阻组成，在理论的利用中，也叮以选用有源东西组成，如用恒流源作为负载电阻Ra。
从表中也不难看出，差别组态的电路，偏置电路也有所差别。表5.1中的①为自偏压，类似的另有④，自偏压不合用于加强型东西，因为这类东西的关闭电压不是从0开真个；②为分肤偏压，也称为夹杂偏压，是最常用的一种，除①、④以外均为分压偏压体例。
对于④还可以也许选用更加简单的“零偏压”的偏置体例，即将图中的Cb去掉，将Rs短路。零偏压体例仅合用于耗尽型的MOSFET，即常开型并且可以也许施加正向偏置的FET。
对于⑦也可以也许选用更加简单的“漏极反映”的偏置体例，体例是去掉Rg，条件是MOSFET的栅-源极外部现已内置了保护电路，栅极不至于因为“悬空”（对源极而言）而被击穿破坏。选用这类偏置体例时，前后级还必须是间接耦合，即图中的C需要短接，如许栅极的电荷可以也许颠末前级停止释放。
