单电源运放为甚么要加偏置电压？详解-KIA MOS管
信息来历：本站 日期：2022-08-01
单电源运放为甚么须要加偏置，若何加偏置？
1、运放差分输入端能够看作是一个镜像的电流源，以下图：
若是利用单电源供电时，也便是IS1的终究流向是地，若是输入旌旗灯号是交换旌旗灯号，那末负半轴的旌旗灯号并不能让输入真个Q1/Q2处于线性任务状况，会呈现严峻的缩小失真。
2、经由过程在差分输入端插手偏置电压能够有用处理该题目。凡是偏置最好是Vcc/2，并且为了更好的缩小，偏置最好用电源发生，不要利用电阻分压。电阻分压会对缩小有影响，对输入旌旗灯号阻抗也会发生影响。
运放的特色是输入幅值不能跨越电源电压的压差，对传统单电源运放，如LM358，输入电压幅值不能到达电源电压高低限。
单电源运放任务时只能缩小对地为正（同向输入）或为负（反向输入）的直流电压，若输入为对地的交换旌旗灯号时，则只能缩小正半波或负半波，另外一半波会由于停止而发生严峻失真。
为了取得不失真的交换缩小旌旗灯号，须要在输入端叠加一个偏置电压，普通为1/2 VCC。
若在运放的一端输入对地偏置1/2 VCC的旌旗灯号，另外一端接地，则在反向输入的环境下：现实输入为负，但在此环境下单电源运放的上限靠近0V，是以输入电压也靠近0V，严峻失真；
在正向输入的环境下：1/2 VCC的偏置电压也被缩小，叠加上交换缩小旌旗灯号后很轻易跨越电源电压，而该局部将不被缩小，致使旌旗灯号严峻失真，此种环境下，交换旌旗灯号不能取得有用的缩小倍数。
是以，在现实中，缩小旌旗灯号一端叠加偏置电压后，另外一端也要叠加偏置电压，以下图

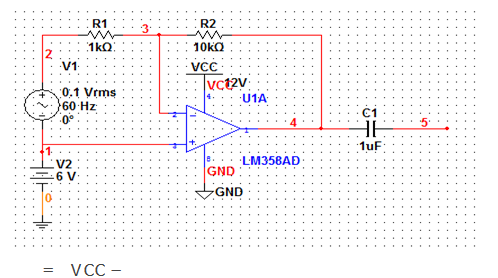

反向输入：

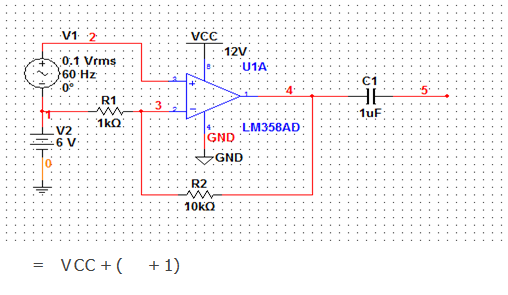

同向输入：
由于输入端叠加有直流偏置电压，须要加一个隔直电容虑除该直流份量。
