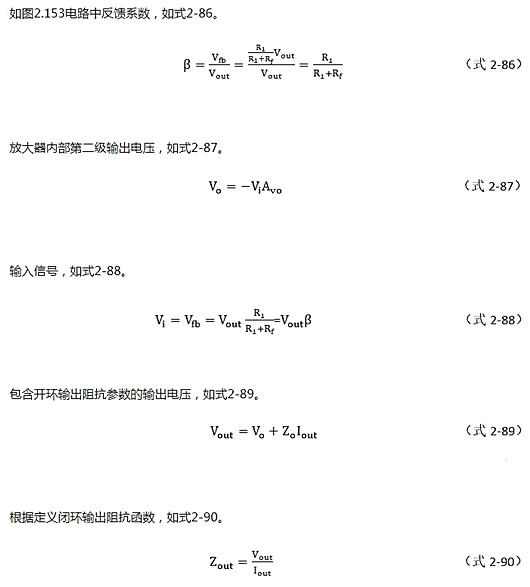

实在缩小器外部存在开环输入阻抗，它会在滤波器、容性负载驱动等利用电路中，影响电路机能或不变性。数据手册中多供给闭环输入阻抗，本篇将连系仿真，阐发开环输入阻抗的求解体例。

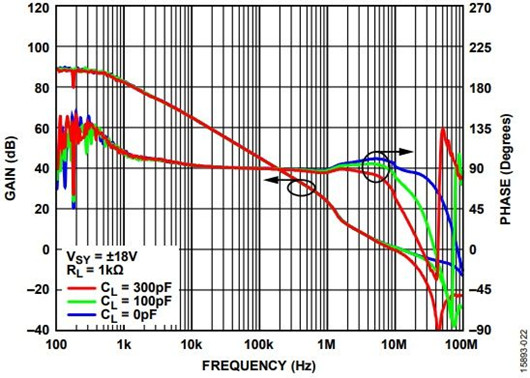

图2.155 ADA4625-1开环增益与频次曲线

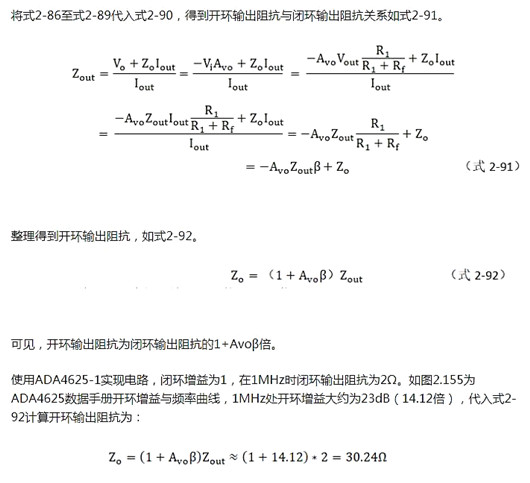

这类计较输入阻抗的偏差首要在1MHz处对，开环增益的估量读数偏差。它轻易遭到对数坐标系、曲线粗细等身分的影响。以是，利用LTspice仿真进一步考证开环输入阻抗的计较成果。

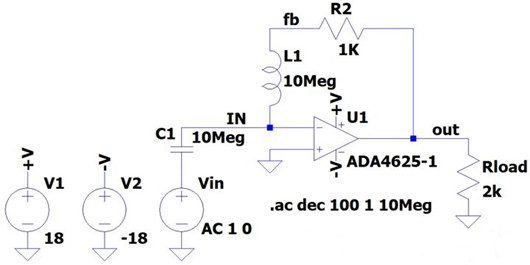

如图2.156，将ADA4625设置装备摆设为开环增益与环路增益仿真的单元增益电路，此中开环增益(Avo)为Vout/Vin,闭环增益(1/β)为Vout/Vfb,环路增益（Avoβ）为Vfb/Vin。
图2.156 ADA4525-1 环路增益仿真电路

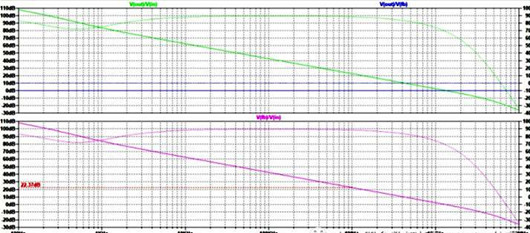

AC阐发成果如图2.157，1MHz处环路增益（Avoβ）为22.37dB（13.13 0 711倍），代入式2-92计较闭环输入阻抗约为28.27Ω，仿真计较值与读数计较值类似。
图2.157 ADA4625-1环路增益AC阐发成果
缩小器输入阻抗在其利用电路中须要具体评价，比方在缩小器驱动容性负载的电路中，输入阻抗和容性负载组成的顶点轻易形成电路不不变，和在有源滤波器电路中，缩小器的输入阻抗与滤波器设置装备摆设参数配合感化能够影响滤波器的利用结果。
