开环增益（Open-Loop Gain，AVO或Avol），是指不具负反应环境下（开环状况），缩小器的输入电压转变量与两个输入端之间电压转变量之比。常以dB为单元。

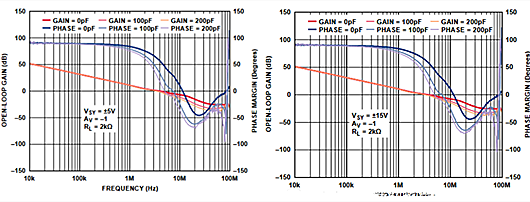

数据手册的参数表中，凡是给出直流前提下的开环增益值，别的供给开环增益随频次变更而变更的曲线。如图2.68，为ADA4077开环增益与频次的干系。这个曲线必须正视，它会在多个交换参数的评价中利用。
图2.68 ADA4077开环增益与频次干系图
与开环增益类似的参数是大旌旗灯号电压增益（Large Signal Voltage Gain，AV），界说为电路开环状况下，输入电压变更量与两个输入端之间电压变更量的比值。

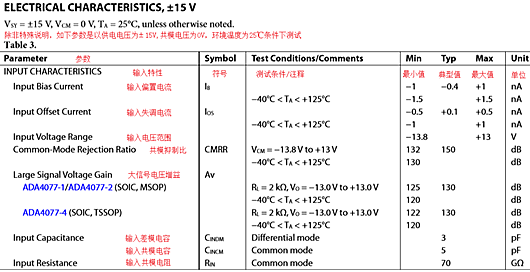

如图2.2，ADA4077的大旌旗灯号电压增益为130dB（典范值）。两者的区分在于大旌旗灯号电压增益AV，默许为有输入负载。它凡是作为一种测试前提，用于输入阻抗、总谐波失真加噪声等参数的测试中。
图2.2 ADA4077 输入特征参数

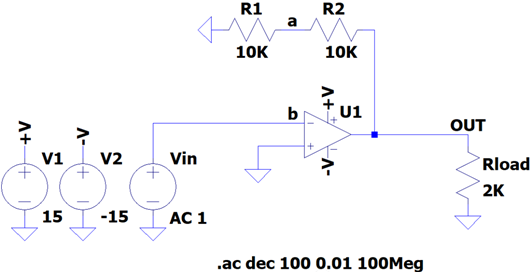

在开环增益的电路仿真中，利用通用缩小器模子，与实在缩小器模子存在较着区分。如图2.69为通用缩小器模子，增益为-1倍，反相输入端收集b，与反应端收集a处于断开状况。
图2.69通用缩小器模子开环增益仿真电路
AC阐发成果，从10mHz至3Hz规模的开环增益为120dB，频次跨越10Hz以后，频次每增添10倍开环增益衰减20dB，频次到10MHz处开环增益为0dB。

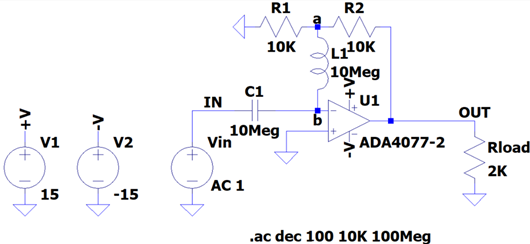

图2.69缩小器的反相输入端贫乏偏置电流回路，以是准确的仿真电路如图2.71。ADA4077反相输入端（b节点）与反应端（a节点）之间串连大电感L1，在直流前提下a、b节点视为短路，交换状况下视为断路，知足ADA4077的直流任务点和开环增益仿真需要。
图2.71 ADA4077开环增益仿真电路

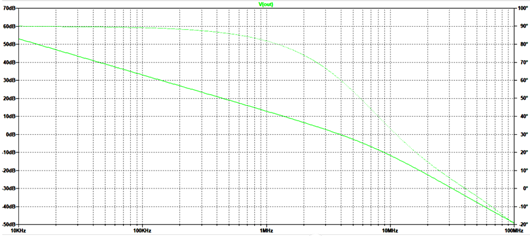

AC阐发成果如图2.72，与图2.68 ADA4077在±15V供电前提下的开环增益与频次图类似不异。
图2.72 ADA4077开环增益AC阐发成果
