普通数据表城市给出电压/电流/热阻曲线/SOA曲线等等。
SOA若何绘制，上面停止睁开：

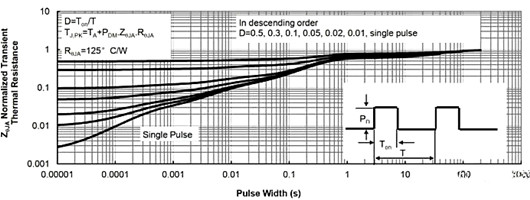

先从热阻曲线图谈起，热阻曲线是用公用装备丈量出来的，不过丈量难度极高。
SOA曲线图完全是经由过程热阻曲线上读取的值和Rdson计较并画出来的。
SOA曲线画法以下：

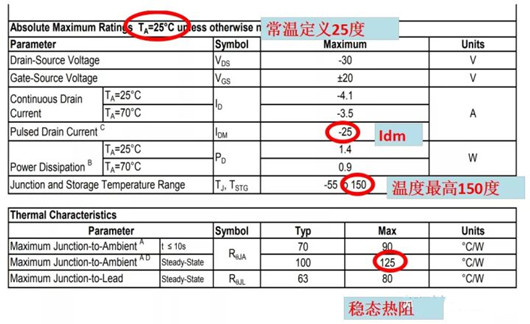

1）先画Idm=25A横线（电流限定）；
普通Idm界说即是Id的4倍，有多数公司界说3倍，有多数公司的某些产物界说6倍。
2）再画BV=30V的垂直线（电压限定）；
3）再画Rdson的限定线；

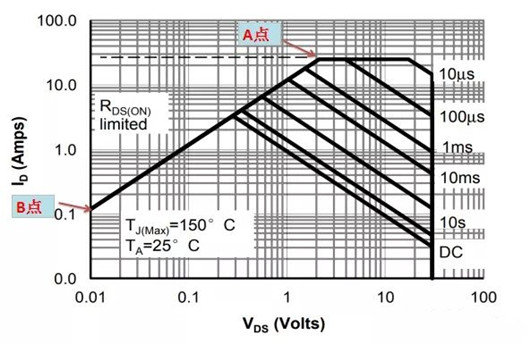

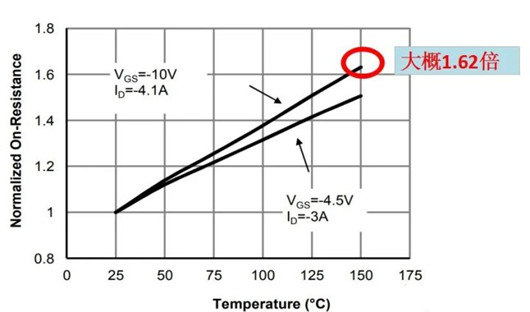

限定线的一点：25A x Rdson1的SPEC x 150度温度系数= 电压， 3407为例：25x0.052x1.62=2.1V （图A点），
别的一点：0.01V/(0.052欧姆x1.62倍率）=0.119 （图B点）。
4）以上组成了SOA的框架；
再画计较10μs的SOA向右斜线的两个端点：

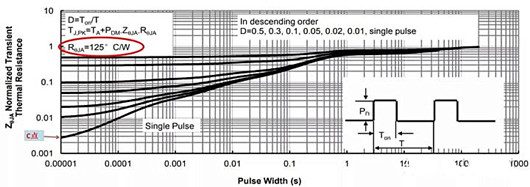

5）10μs单脉冲的RthjA 稳态值为：0.0027摆布（图C点），由于是归一化的，以是须要在乘以系数125C/W，即是0.338C/W。
6）用Pd的公式：Pd=（Tjamx-Ta）/RthjA
Pd= (150-25)/0.338 = 370瓦。

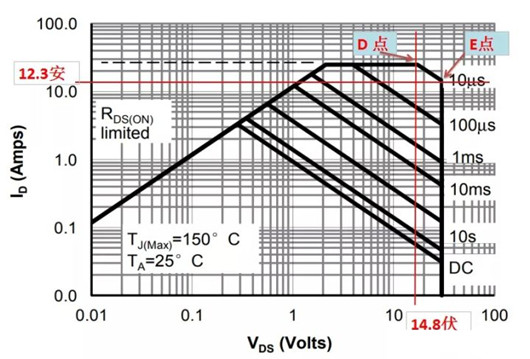

7）370瓦/25安 = 14.8伏，标注D点，
8）370瓦/30伏=12.3 安，标注E点。

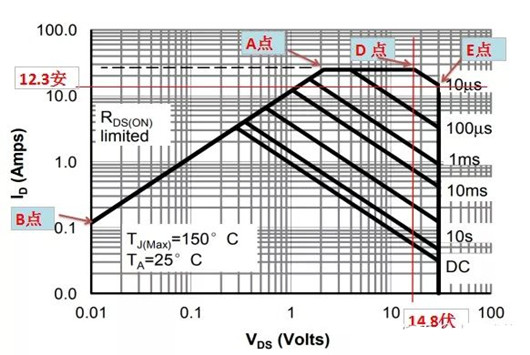

终究SOA曲线以下：
以下顺次类推画出100μs，1ms.... 的向右斜线的两个端点 ，如许全体就就组成了一个完全的SOA曲线。
