运放平衡电压与开环增益的干系阐发-KIA MOS管
信息来历：本站 日期：2022-07-28

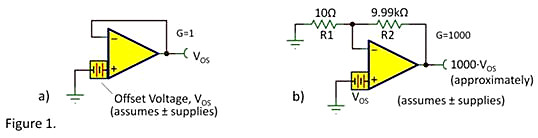

在图 1a 所示最简略的 G=1 电路中，输入电压是运算缩小器的平衡电压。平衡电压被建模为与一个输入端串连的DC电压。在单元增益中，G=1 时，平衡电压间接通报至输入。在右边高增益电路中，输入电压为1000?Vos.
在第一种环境下，输入电压很是靠近基准电源（咱们假定±电源）。它是咱们界说和测试平衡电压的输入电压。但在第二种环境下，输入电压能够为几伏，其假定平衡电压为几毫伏。
这请求在运算缩小器输入端有少许额定差分电压，以构成输入摆动（具体按照该缩小器的开环增益）。让咱们来停止一些具体的计较：
若是DC开环增益为100dB，则其相称于1/10^(100dB/20)= 10uV/V。是以，每从基准电源输入摆动1伏，输入电压必须转变10uV。可把它看做是随DC输入电压变更的平衡电压。输入摆动9伏，其变更为90uV。也许，这类变更对你的电路来讲缺乏为道，也能够会有影响。
重点是，把无限开环增益看做是随输入电压变更而变更的平衡电压，可为估量偏差供给一种直观的体例。别的，这类偏差的特征也有干系。为了测试平衡电压和开环增益，咱们操纵一种特别的双运算环路。

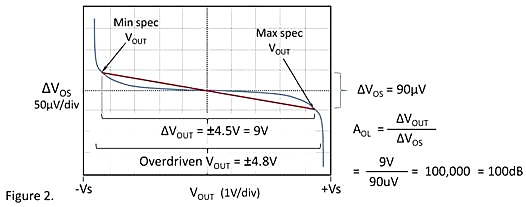

操纵它，咱们能够节制输入电压，并丈量平衡电压。若是咱们从全输入规模全体来看输入电压，这类平衡电压变更环境看起来有点像图2。
请注重，最大的平衡电压变更常常呈现在输入极值时，靠近正负轨。运算缩小器“尽力”发生其最大输入。在中间局部，增量开环增益更高，而后降落靠近轨四周的输入。
正如对电路所做的打算那样，确切是这类环境。当你把运算缩小器推向其摆动极限时，平衡电压会更猛烈地回升。
并非一切运算缩小器制作商对AOL的划定都不异。咱们的紧密运算缩小器颠末开环增益测试，在一个较大的输入摆动规模求其均匀值，以完成杰出的线性运转（图2中白色线条）。

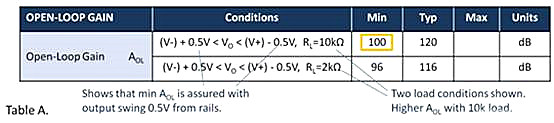

它的规格表以下：

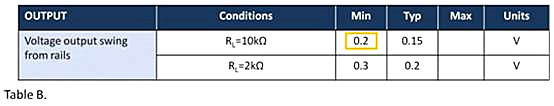

当运算缩小器超负荷任务时（构成更大的平衡电压），输入摆动更靠近轨。偶然，咱们所列出的输入摆动会差别于表A。比方，表B的输入摆动标明了输入过大的输入电压。在咱们运算缩小器开辟组，它被戏称为“抵触触犯规格”，意义是输入过大，一起抵触触犯到轨。
两种规格都有效，具体取决于你操纵的请求。关头是懂得并谨慎解读各类规格。
