抱负的运算缩小器模子具备无穷的增益、带宽、输入阻抗和输入导纳，和几近为零的输入平衡电压和偏置电流。但在运算缩小器现实的任务情况中，偏离抱负状况是普通的，比方一个直流丈量体系，平衡电压的存在就不容轻忽。运算缩小器的平衡电压会引发直流旌旗灯号输入发生偏差，乃至减小输入静态规模。
抱负运放的通报函数由等式y = A（V+ - V-）描写，此中y是输入，A是增益，A→∞，V+和V-别离是运放正、负输入真个电压。
假定现实运放输入/输入传输特征为y = A（V+ - V- + e），此中e是抱负运放的差分输入偏差，能够计较出平衡量。
该模子与现实运放中察看到的成果分歧：当输入存在差别时（V+ ≠ V-），输入为零；当V+ = V-时，现实运放发生非零输入。
假定运放的函数模子为y = A（V+ - V- + e），此中e是输入平衡电压，当用于负反应设置装备摆设时，咱们获得：
或，对在负反应设置装备摆设中利用的任何运放，V+ - V- = - e（假定增益无穷大）。
是以，阐发抱负运放电路时普遍遵守的运放“黄金法例”须要做一些点窜，以便包罗表现输入平衡电压存在的值e。
? 在接纳负反应设置装备摆设运放的电路中，V- = V+ + e；
? 运放正极或负极输入/输入电流为零。
此刻斟酌图1所示的电路拓扑布局。道理图拓扑布局映照到图2所示的电路，其电阻收集别离由戴维南（Thevenin）等效电路（从端子向外看）替换为Vth+、Rth+和Vth-、Rth-。

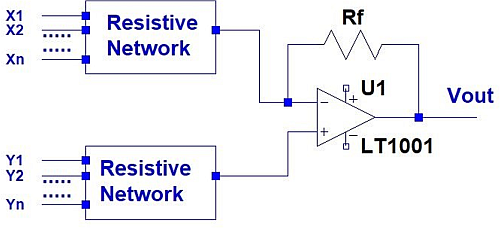

图1：负反应运放电路的普通拓扑布局。
利用黄金法例：
V? = V+ + e = Vth+ + e，由于V+ = Vth+。
在图2中运放的负极度利用基尔霍夫电流定律，得出：
用Vth+、Vth-和e求解Vout，获得：

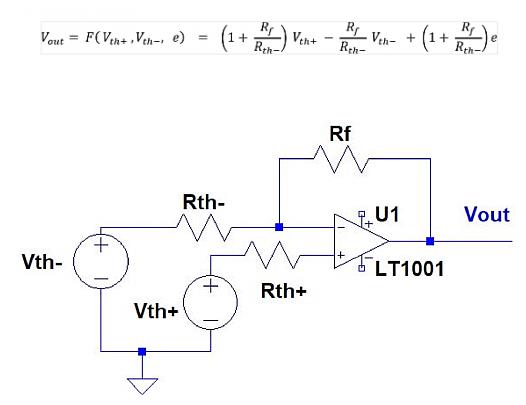

图2：图1所示的电路拓扑映照到该电路。
F（Vth+， Vth-， 0）仅仅是抱负运放的输入（即输入平衡电压是零）。是以，输入平衡为：
咱们将在普遍利用的各类运放电路的输入平衡计较中利用上述导出公式。
