共源共栅级由共源级完成电压到电流的转换，而后电流旌旗灯号加到共栅级的源端。是以，组成共源共栅级时共源管和共栅管范例能够差别。

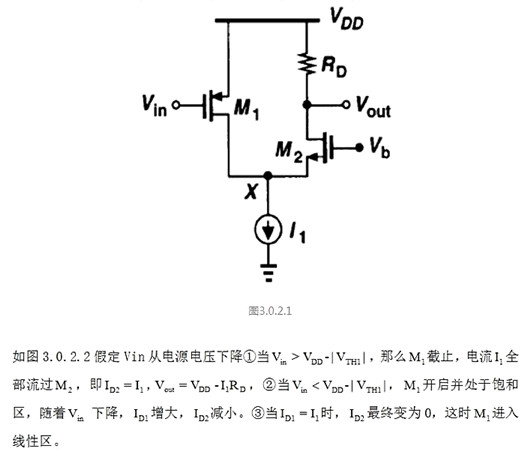

如图3.0.2.1，M1是输入器件：PMOS；M2是共源共栅器件：NMOS；I1为直流偏置电流源。
折叠式共源共栅布局具备输入阻抗高、增益高档长处，但同时折叠式共源共栅级直流功耗大。

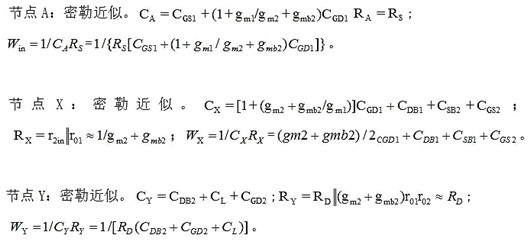

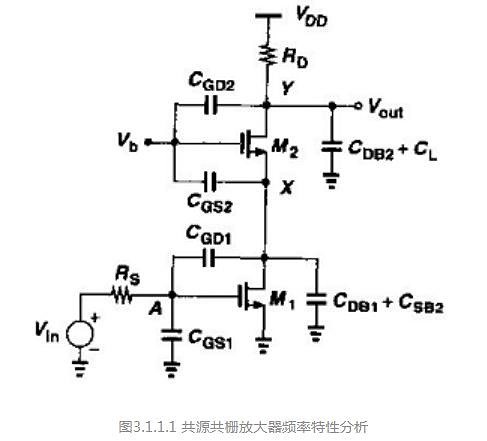

节点类似法阐发三个节点：A、X、Y，如图3.1.1.1所示。
在这三个顶点中，此中Win普通不斟酌，在设想电路时，Wx挑选在高频处。是以：Wy是主顶点，传输函数是单顶点函数。

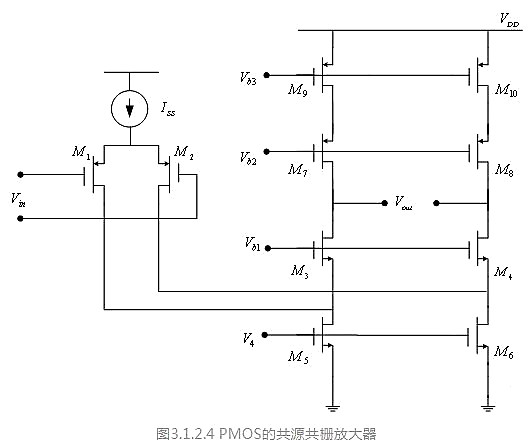

今朝共源共栅缩小器已逐步代替了传统的套筒式运放，由于共源共栅缩小器的输入摆幅较着比它更大，并且易于对输入与输入停止操纵如图3.1.2.4所示，为一个PMOS的共源共栅缩小器。
