按照锂电池的布局特征，最高充电遏制电压应为4.2V，不能过充，不然会因正极的锂离子拿走太多，而使电池报废。其充放电请求较高，可接纳公用的恒流、恒压充电器遏制充电。凡是恒流充电至4.2V/节后转入恒压充电，当恒压充电电流降至100mA之内时，应遏制充电。
充电电流（mA）=0.1～1.5倍
电池容量（如1350mAh的电池，其充电电流可节制在135～2025mA之间）。惯例充电电流可选择在0.5倍电池容量摆布，充电时候约为2～3小时。
因锂电池的外部布局而至，放电时锂离子不能全数移向正极，必须保留一局部锂离子在负极，以保障鄙人次充电时锂离子能够或许通顺地嵌入通道。不然，电池寿命就响应延长。
为了保障石墨层中放电后留有局部锂离子，就要严酷限定放电遏制最低电压，也便是说锂电池不能过放电。放电遏制电压凡是为3.0V/节，最低不能低于2.5V/节。电池放电时候是非与电池容量、放电电流巨细有关。
电池放电时候（小时）=电池容量/放电电流。锂电池放电电流（mA）不应跨越电池容量的3倍。（如1000mAH电池，则放电电流应严酷节制在3A之内）不然会使电池破坏。

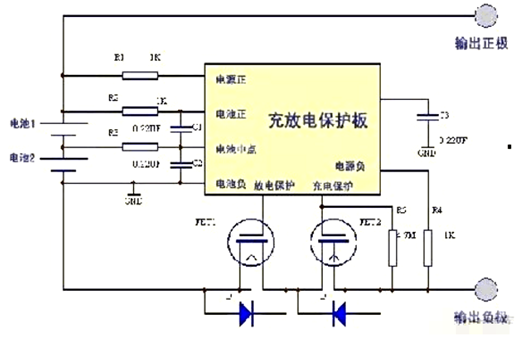

由两个场效应管和公用掩护集成块S--8232组成，过充电节制管FET2和过放电节制管FET1串连于电路，由掩护IC监督电池电压并遏制节制，当电池电压回升至4.2V时，过充电掩护管FET1遏制，遏制充电。
为避免误举措，普通在外电路加有延时电容。当电池处于放电状况下，电池电压降至2.55V时，过放电节制管FET1遏制，遏制向负载供电。过电流掩护是在当负载上有较大电流流过时，节制FET1使其遏制，遏制向负载放电，目标是为了掩护电池和场效应管。

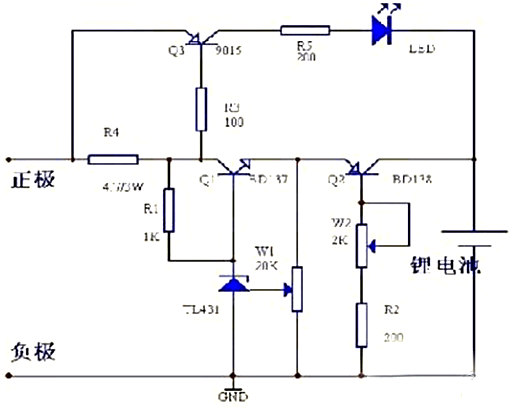

道理：接纳恒定电压给电池充电，确保不会过充。输出直流电压高于所充电池电压3伏便可。R1、Q1、W1、TL431组成紧密可调稳压电路，Q2、W2、R2组成可调恒流电路，Q3、R3、R4、R5、LED为充电唆使电路。
跟着被充电池电压的回升，充电电流将逐步减小，待电池布满后R4上的压降将下降，从而使Q3遏制，LED将燃烧，为保障电池能够或许充沛，请在唆使灯燃烧后持续充1—2小时。利用时请给Q2、Q3装上适合的散热器。
输出端为MiniUSB口

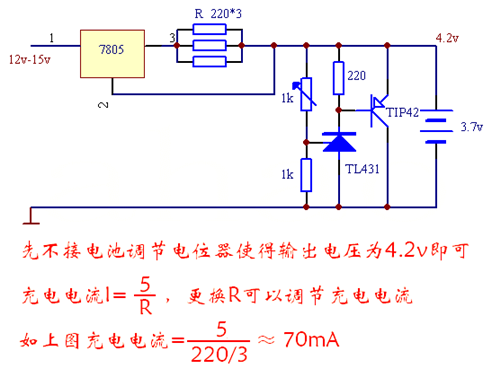

充电电压不能跨越8V。充电电流为1A，能够用安卓手机充电器充电。

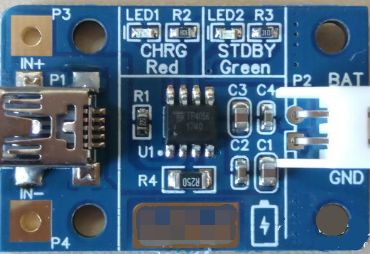

充电时白色唆使灯亮，布满电后绿色唆使灯亮。
设想体例：

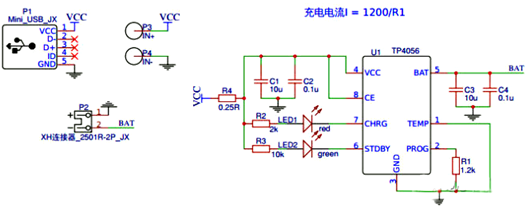

电池是3.7v720mAh的，充电电路道理图以下，恒流、限压充电体例。
3.7V锂电池主动充电电路
