共栅级与共源级MOS管缩小器小旌旗灯号增益对照-KIA MOS管
信息来历：本站 日期：2022-07-26
领会共栅级和共源级两种缩小器的小旌旗灯号增益的接洽和区分，对共栅级缩小器首要是本征增益一项停止考查，用通用公式来考查共栅级。

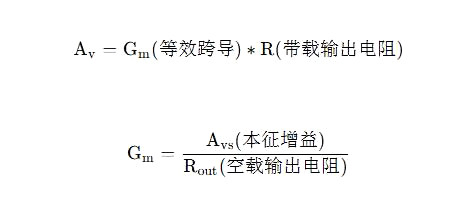

通用公式
输入电阻为零的共栅级
上文共源级中对输入电阻不说起的缘由时共栅级的输入阻抗在低频中普通以为是 ∞ ，不斟酌。对共栅级，输入旌旗灯号间接接入电路中，须要斟酌输入电阻。
左图中是间接耦合的共栅级，V b接牢固电位，以电阻R D为负载。右图为小旌旗灯号等效电路（做图程度低劣），栅极接地，漏端输入。该图的输入电阻（V i n = 0时两压控电流源都为零）很明显为 r 0，负载电阻为 R D 。
在上述前提都交接清晰的的时辰，此时按咱们的公式，只差源端输入的本征增益了。对共源级电路，本征增益为 g m ? r o，该增益反映的时栅源电压作为节制电压对MOS管泄电流的影响，以是咱们想要晓得共栅级的本征增益就须要考查衬源电压（背栅）对MOS管泄电流的影响。
对本征增益的懂得
一样的，栅源电压和背栅电压都是经由过程压控电流源的体例转变泄电流，以是起首会存在一个背栅电压激发的增益 g m b ? r o 。题目来了，背栅电压的存在仅仅引发这局部增益么？
明显不是，咱们从小旌旗灯号电路中看到，因为背栅电压的存在，栅源电压也被抬升到与背栅电压不异的电位，以是引发了不异数目的第二局部的增益 g m ? r o，最初，**因为输入旌旗灯号间接接入到电路中，因为沟道电阻的感化，另有一个电路自身的增益 1 **。
以是，综上所述，全部因为背栅电压引发的增益之和为( g m b ? r o + g m ? r o + 1 ) 。
以是咱们能够经由过程公式获得成果：
将该成果与共源级的电阻负载缩小器比拟，发明共栅级输入的增益要大一些（本征增益比1大一到两个数目级，而背栅跨导比栅源跨导要小一个数目级，以是二者全体相差并不很大）。
斟酌输入电阻的共栅级

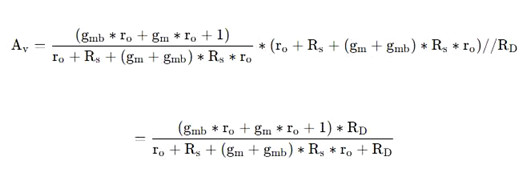

在布局上，咱们看到该小旌旗灯号电路与共源级很是近似，仅仅是输入从栅源端改到了衬源端，电路自身的属性（空载和带载输入电阻）并不产生变更，空载输入电阻为[r o + R s + ( g m + g m b ) ? R s ? r o ]以是咱们从公式间接得出论断。
在将两种缩小器停止比拟以后，咱们获得一些论断：二者在缩小体例上近似，都是经由过程电压节制输入泄电流来驱动负载完成缩小，但二者的缩小才能又不不异，共栅级的泄电流来历于多处，故比共源级缩小才能更强。而共源级缩小体例纯真，对电路的转变较小，便于阐发，同时也防止了体效应。
