机电驱动电路中，凡是接纳MOS作为驱动单位，而MOS管为电压驱动器件，须要5V-10V的驱动电压才能够开启，通俗的节制电路为3V-5V任务电压，间接毗连没法驱动MOS管普通任务，或因为导通电阻过大，MOS管发烧严峻。
另外一方面，因为PMOS导通电阻大，价钱贵，替换品种少等缘由，在高端驱动体例也，凡是仍是用NMOS，如许就请求门极驱动电压在驱动电压的根本上再增添5-10V，也便是说，若是驱动负载的电源为12V，高端驱动MOS管门极就须要17-22V的驱动电压，如许就比拟费事了。
市道上现有的MOS管门极驱动芯片大多比拟贵，品种也很少，并且电路也比拟庞杂，而若是咱们能够供给一个22V的电源，用开关来节制这个电源什么时候加载到MOS管门极上，就能够便宜MOS管门极驱动电路了，从而能够利用通俗的单片机来节制大电流装备，此刻来讲，就差一个驱动电源了。
通俗的单片机小体系供给的电源凡是是3.3V或5V，若是接纳升压的体例来取得高电压，可用的体例根基便是DCDC变更了，咱们只是驱动几个MOS管，电流极小，DCDC变更的效力就很低了，并且引入了电磁搅扰，对体系的不变性打了扣头，同时此计划的本钱也会进步不少；
另外一种计划便是本文讲的电荷泵，只须要几个电容和二极管，就能够取得本身想要的电压，很便利，并且电流越小，效力越高，对咱们驱动MOS管充足了。

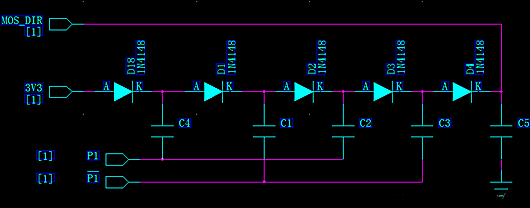

道理图以下：
这个计划利用MCU的电源，电压3.3V，P1和-P1为两个相位相差180度的方波旌旗灯号，这个电路终究能够在输入端取得12-16V不变的直流电，并且P1频次在器件特征内频次越高，输入纹波越小，若是须要更高的电压就能够参考增添更多的单位，每增添一个单位，电压进步3V摆布。
以上便是电荷泵便宜MOS管高压驱动电源的具体图文。
