运放电路在单电源供电，而又处置交变旌旗灯号时，常接纳预加偏置电压的体例，（实现电平位移）获得完全的旌旗灯号输入。
现实阐发时，已不能简略套用反应电压与输入电阻的比例来获得肯定值了。若嫌计较烦琐或不想计较，此时据偏置电压和偏置电路，用电阻串连分压的简略单纯体例，则不难现实推算出输入电压值。
HSV-162A伺服驱动器，电流检测的后级电路如图1所示。
1 预加偏置电压的差分衰减器电路
电路的根基布局为差分缩小器，再看R2、R1的取值，是为差分衰减器电路，其电压衰减倍数是几多呢？
1）静态任务点
IN1=IN2=2.5V，据R3、R4的串连分压电路，可知U24两输入端电压皆为1.9V；再看R1、R2串连分压回路，与R3、R4的串连分压电路是一样的取值，可知此时电路输入电压，也为1.5V。
上电若是测U24的7脚输入电压为1.5V，上电报过电流毛病，已解除该电路了。
2）静态输入

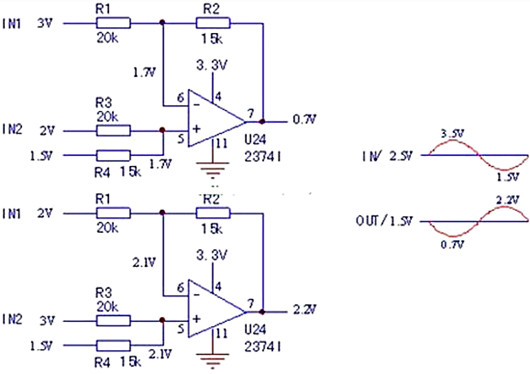

假设输入电压的差分值即IN1-IN2是±1V，输入电压是若何变更呢？看图2。
图2 静态输入等效图
据输入旌旗灯号电压变更，一样，由R1/R2和R3/R4的串连分压电路，可大抵预算出输入电压值，见图2右边的波形图。
输入±1V；输入±0.5V。
获得论断，该电路是将输入旌旗灯号之差衰减2倍输入的差分衰减器。
用串连分压算一下，小我感受比套用公式要简略单纯很多，直捷很多，不必现翻书籍。
由简略的预算肯定电路的范例和黑白。若是相称熟了，一看电阻值，就知输入电压了。一搭表笔，就知电路的黑白了。
遇有缩小器电路题目，不要忙着换片，丈量一下比焊片更快也更费事儿。由于肯定其黑白，不是难事儿。
