电压跟从器,望文生义便是输入电压与输入电压是不异的,便是说电压跟从器的电压缩小倍数恒小于且靠近1。


电压跟从器的明显特色便是,输入阻抗高,而输入阻抗低。


按照其明显特色,罕见的感化以下:

1.缓冲 在必然水平上能够防止由于输入阻抗较高,而下一级输入阻抗较小时发生的旌旗灯号消耗,起到承先启后的感化。


2.断绝 由于电压跟从用具备输入阻抗高,输入阻抗低的特色,使得它对上一级电路显现高阻状况,而对下一级电路显现低阻状况,经常利用于中间级,以断绝前后级电路,消弭它们之间的彼此影响。


在HIFI电路中就包罗电压跟从器,将其置于前级和功放之间,用于消弭扬声器的反电动势对前级的搅扰,使得音质加倍清楚。


运放 电压跟从电路

图1 运放电压跟从电路


电压跟从电路阐发

若是咱们毗连运放的输入到它的反相输入端,而后在同相输入端施加一个电压旌旗灯号,咱们会发明运放的输入电压会很好的跟跟着输入电压。


假定初始状况运放的输入、输入电压都为0V,而后当Vin从0V起头增添的时辰,Vout也会增添,并且是往正电压的标的目的增添。这是由于假定Vin俄然增大,Vout还不呼应仍然是0V的时辰,Ve=Vin-Vout是大于0的,以是乘上运放的开环增益,Vout=Ve*A,使得运放的输入Vout起头往正电压的标的目的增添。


当跟着Vout增添的时辰,输入电压被反应回到反相输入端,而后会减小运放两个输入端之间的压差,也便是Ve会减小,在一样的开环增益的环境下,Vout天然会下降。


终究的成果便是,不管输入是多大的输入电压(固然是在运放的输入电压规模内),运放一直会输入一个非常靠近Vin的电压,可是这个输入电压Vout是恰好低于Vin的,以保障的运放两个输入端之间有充足的电压差Ve,来保持运放的输入,也便是Vout=Ve*A。


运放电路中的负反应

而后,这个电路很快就会到达一个不变状况,输入电压的幅值会很切确的保持运放两个输入端之间的压差,这个压差Ve反过去会发生切确的运放输入电压的幅值。将运放的输入与运放的反相输入端毗连起来,如许的体例被称为负反应,这是使体系到达自不变的关头。


这不只仅合用于运放,一样合用于任何罕见的静态体系。这类不变使得运放具备任务在线性形式的才能,而不是仅仅处于饱和的状况,全“开”或全“关”,就像它被用于不任何负反应的比拟器一样。


由于运放的增益很高,在运放反相输入端保持的电压几近与Vin相称。举例来讲,一个运放的开环增益为200 000。若是Vin即是6V,这时辰输入电压会是5.999 970 000 149 999V。


这在运放的输入端发生了充足的电压差Ve=6V-5.999 970 000 149 999V=29.999 85uV,这个电压会被缩小而后在输入端发生幅值为5.999 970 000 149 999V的电压,从而这个体系会不变在这里。


正如你所见,29.999 85uV是一个很小的电压,是以对现实计较来讲,咱们能够以为由负反应保持的运放两个输入端之间的压差Ve=0V,全部进程如图2所示。


这也便是咱们熟习的“虚短”,而由于运放的两个输入端之间的阻抗是很大的,天然也就有了“虚断”。上面的电路具备不变的1倍的闭环增益,输入电压会简略的跟从输入电压。


运放 电压跟从电路

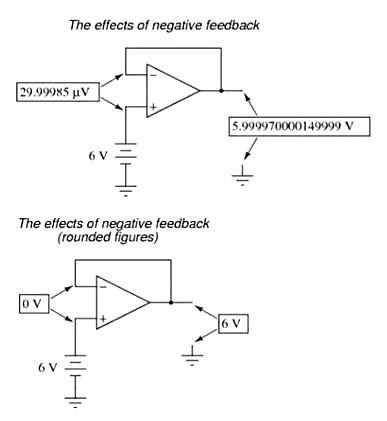

图2 负反应的感化


利用负反应的一个很大的上风是,咱们不必去关怀运放的现实电压增益,只需它充足大就能够。若是运放的电压增益不是200 0000而是250 000,这会使得运放的输入电压会更靠近Vin一些,更小的输入端之间的电压差用来发生须要的输入电压。


在图2表示的电路中,输入电压一样会即是运放反相输入端上的输入电压。是以,对电路设想工程师来讲,为了完成缩小电路的不变的闭环增益,运放的开环增益不须要是一个切确的值,负反应会使得体系自我调剂。


利用负反应会改良线性度、增益不变、输入阻抗、增益的精度,但利用负反应一样也会带来一个严峻的题目,那便是下降体系的不变性,而对单元增益的电压跟从电路来讲,这是一种最坏的环境,特别是在驱动容性负载的环境下。

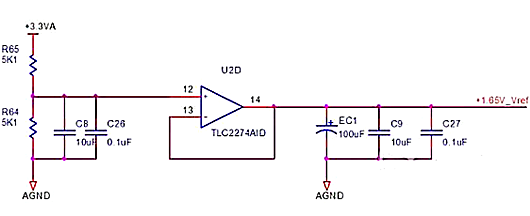

下图为一个利用运放完成了电阻分压的功效的电压跟从器电路。

运放 电压跟从电路


对运放电路,良多时辰咱们都被灌注贯注反相端跟从同相端,就像后面所说的那样,莫非就不能同相端跟从反相端吗?


对明天讲的电压跟从电路来讲,只能是反相端跟从同相端。这里由于若是在反相端施加一个正的输入电压,将输入毗连到同相端,一样假定输入为0,那Ve会是一个负的电压,乘以运放的开环增益,那输入会是一个负的电压,前往到运放的同相输入端,会进一步获得一个相对值更大的负电压差。很快运放的输入就会到达饱和,天然也就没法完成同相端跟从反相端。


但对运放来讲,若是在反相端施加参考电压,共同别的电子元器件,如三极管、MOS等,使得运放的全体环路构成负反应,一样也能使同相端跟从反相端,而这也天然突破了咱们熟习的运放的反相端跟从同相真个纪律。


运放的电压跟从电路,”虚短”、“虚断”是外表,而负反应才是根。基于这个根,能够很好的赞助咱们去懂得一成不变的运放电路。
