电子镇流器电路图设想要点

设想110V的电子镇流器比220V的电子镇流器难度要高点，特别是高功率因数的，上面以几副惯例的道理图引领文章的主题。

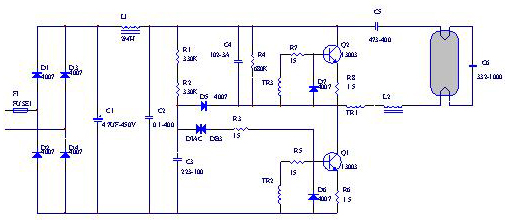

图1 220V通用节能灯电子镇流器电路图

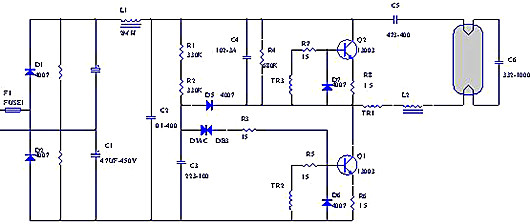

图2 100-110V倍压线路

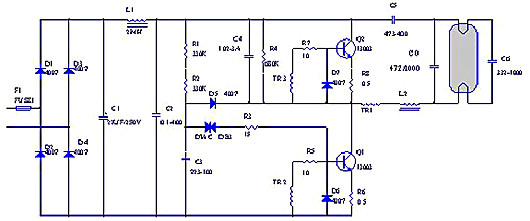

图3 100-110V间接驱动电路图A

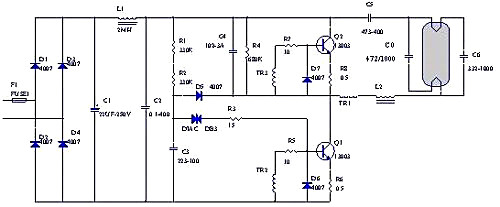

4图4 100-110V间接驱动线路A

为什么110V的EB比220V的EB难度要高，最间接的影响是灯的启动题目，特别是整灯在低温高压时，轻易呈现灯管不能胜利启动，只要双方灯丝发红。

缘由是在低温时磁环和三极管的驱动才能降落，以致灯启动电压和灯启动电流供应缺乏而不能使灯管胜利引燃。灯启动电压和启动电流供应缺乏也影响低温高压时灯的启动。

别的，要想EB输出不异的功率，110V的EB的输出电流天然要比220V的输出电流大一倍，输出电流受控的关头点是EB的输出电感(也称扼流圈)，此电感的选值太大，输出功率缺乏。

选值太小，便会引至EB的任务频次严峻超标，三极管的开关消耗会回升，引至管子发烧。

在线路的拓朴上,以上四副道理图是一样的,都是串连谐振正反应电路，只是有一些奇妙的处所和元器件的数值拔取差别。

此电路的最好任务状况，必须合适：

式中：Fw为任务频次。Fo为全部谐振电路的固有频次。

以简略的词语申明便是：任务频次与输出电感协调振电容的固有频次要相称，电路才能任务于最好状况，此时负载电路等效于一个电阻，可进步全部EB的效力，降落热消耗，零件机能回升。

图1是惯例的220V道理图，图2是110V颠末倍压的道理图。图3为110V双谐振电容间接驱动道理图，图4是双谐振电容与灯丝穿插的间接驱动道理图。

图1不适合用在110电路傍边，何解?是由于要保持肯定的功率，输出电感L2必须选得很小，要合适上式，谐振电容C6将要拔获得很大，而C6不能拔获得太大，由于太大了，启动电压将降落。

缘由是：设有一高频电流流过灯丝，C6增大，等效于C6的电阻减小，C6两头的电压便降落，输出电感和灯丝的压降便回升，C6两头的电压降落，即是灯管电压降落，便很轻易呈现前文所述的低温不能启动题目。

由于如许，人们便研讨出了如图2所示的倍压整流电路，D1，D1，C1组成倍压全波整流滤波电路，整流滤波后的电压可用下式表现：

式中：Vo为输出直流电压，Vin为输出交换电压。此电路的错误谬误是在120V以上的线路傍边难以被接纳，如127V的电子节能灯，缘由?

你能够按上式算一算120V的节能灯，在正110%的电压环境132V交换电压供应的环境下整流滤波后的电压有多高，耐压差一点的三极管受得了吗?

还得提示你：三极管在低温时它的最高耐压值比常温耐压值是会有小许降落的。当供电电压跨越三极管最高耐压值，三极管便呈现二次击穿，引发集电极和发射极短路。

图3中比图1增添了弥补电容C0，可有效的合适谐振公式(式1)，令EB的效力进步了良多，启动机能也大为进步，是较为抱负的间接驱动电路。此电路的磁环资料宜选用BS温度曲线较为平展的2K或2.5K资料。

三极管的集电极电流Ic和缩小倍数β宜大些。此电路也有一个较大的错误谬误，便是当灯任务了一按时间后，灯管阴极完整老化，灯丝开路，EB电路因C0的接入依然组成串连谐振正反应电路，线路依然任务，线路功率会比普通时大一倍，若此时EB不破坏，灯管两头发红，温度很高，足能够将牢固灯管的塑料件溶掉。

图4是比图3更抱负的间接驱动电路，接纳双谐振电容与灯丝穿插的体例获得更好的启动机能，任务频次与固有频次更加切近。

图1和图2整流滤波后的电路对电流请求不高，并且供电电压比价高，故负反应电阻(也即发射极电阻)可选得大些，以15W的EB为例，可选用2.2欧姆的。但图3和图4中反应电阻适合小点或乃至间接不必。

电解电容的拔取，必须保障灯的电流波峰系数小于1.7，保障这个参数的前提前提是增大电解电容的容量，增大电解电容的容量今后会致使输出电流总谐波的进步，有些国度或地域是对电流总谐波有请求的；

比方我国的台湾地域，节能灯的输出电流总谐波不能高于120%，偶然为了使二者都合适请求，普通在电源输出端串连一个3-10Ω的大功率线绕电阻,进步阻性负载来降落电流总谐波，此电阻的阻值不宜过大，以避免太高的功耗而使其严峻发烧。另有，不能选用炭膜电阻，由于炭膜电阻抗电流打击的才能并不是那末抱负的。
