VMOS管根基电路组态共源极、共栅极、共漏极-KIA MOS管
信息来历：本站 日期：2022-07-21
VMOS管电路也分为共源极、共栅极和共漏极三种组态。
1.共源极组态

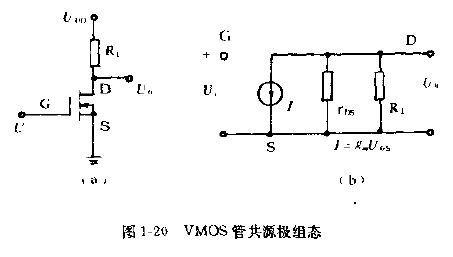

VMOS管共源极组态的根基情势和等效电路，如图1-20所示。
在低频，能够以为输出端不发生电流，以是缩小器，电流增益极高，近于无限大。而电压增益即是跨导gw乘以漏极负载电阻与漏极静态电阻之积，即：
式中Au一电压增益，
Rd—漏极负载电阻，
rd —漏极静态电阻。
共源极组态用于但愿有电压增益又但愿有电流增益的处所。其输人阻抗和静态输出阻抗都比拟高。
2.共栅极组态

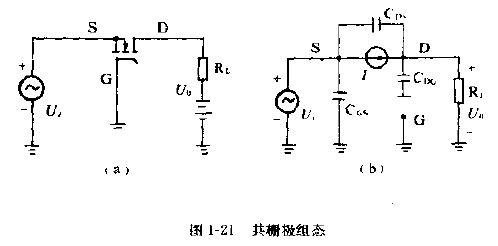

这类组态的根基情势与小旌旗灯号等效电路，如图1-21所示。当请求源漏极间有杰出的断绝时，利用这类电路。但应注重，在源极输出端与漏极输出端经由过程一小的极间电容Cd6来耦合，该电容普通小于50pF。
共栅极缩小器不能供给电流增益。输出阻抗即是输出电压除以源极输出电流。因为漏极输出电流在幅度上与源极输出电流不异，即：
式中It—输出电流，
Ut—输人电压。
以是，输出电阻为：
共栅极组态的电压增益，与式（1-18）给出的共源极缩小器的电压增益不异。共栅极电路益于幵关利用。
当用VMOS管转换摹拟旌旗灯号或电源时，将栅极置于与源极不异的电位就能够把漏极断绝（开路）。而当栅极对源极有很大的正向偏置时，漏源电阻降到几欧以下。开关闭合。
