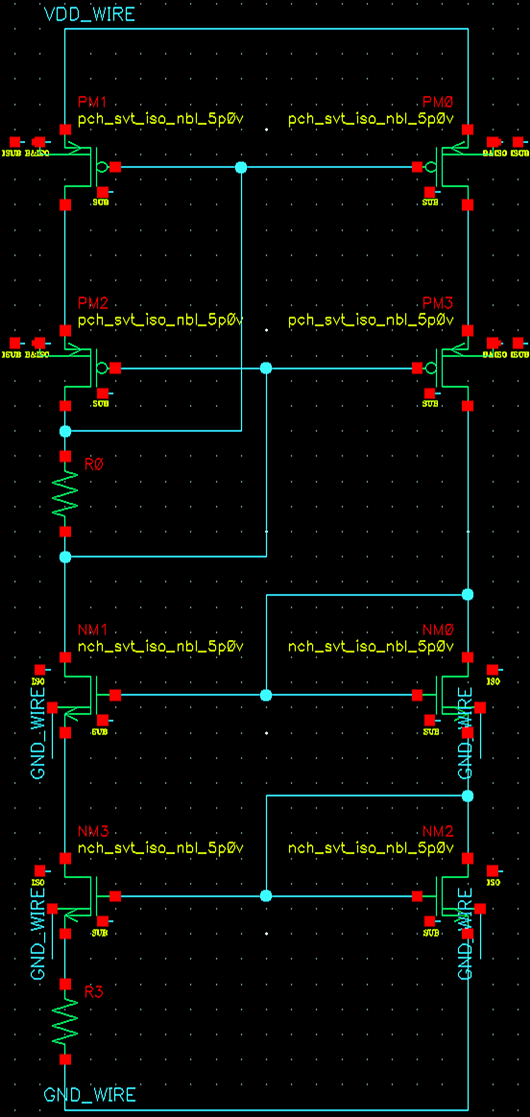

如图所示，令左路电流为10u，PM1和PM0宽长比不异，则由电流镜定律，右边电流也为10u，方针：设想较为切确的电流镜，请求输出（PM3漏端）电压>VDD-0.6
接纳1830工艺
因为输出电压>VDD-0.6，是以Vdsat0+Vdsat3<0.6

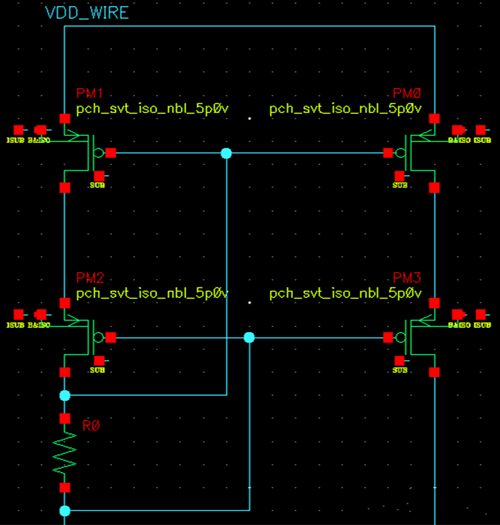

接纳1：1复制，PM1与PM0宽长比不异，为保障PM1与PM0漏压相称，PM2与PM3尺寸不异。0.6V压降均匀分给PM0与PM3，为保障设想余量，取Vdsat=0.25V
因为饱和时，Vgs-Vth<Vdsat，是以Vsat1=Vsat2=Vsat3=Vsat0=根号（2Id/K(W/L)）<0.25
K取40uA/V^2，可得W/L=8
因为PM1与PM0必须杰出婚配，沟长调制效应要小，取最小沟长6倍，3um，W1,2=24um
PM2与PM3以减小面积原则，沟长取1.5u，W=12u
计较R：Vsg1+VR-Vsg3-Vsd1=0=Vsg1+VR-Vsg3-0.3
R=0.3/10u=30K

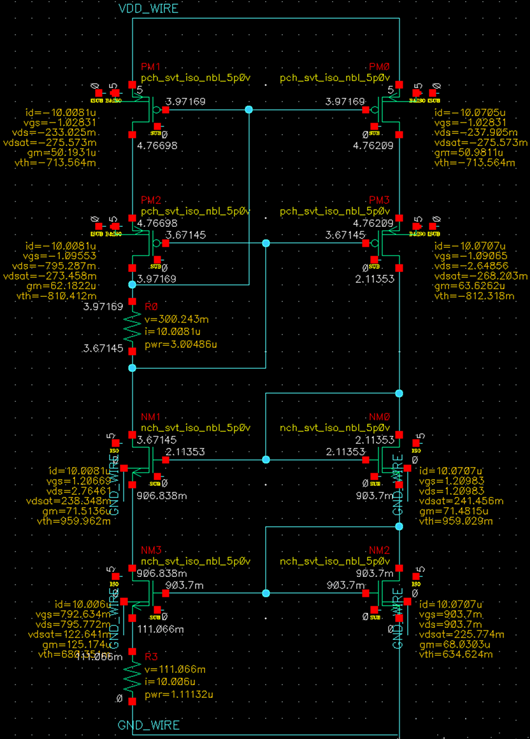

由直流仿真看到接纳共源共栅电流镜的体例复制的电流精度远高于PMOS电流镜精度。
