简略单纯的电荷泵驱动NMOS管电路分享-KIA MOS管
信息来历：本站 日期：2022-07-19
凡是咱们有几种方法能够使得电压抬升，最靠得住的方法便是接纳升压芯片，将电压升至须要的电压，再驱动NMOS管。
这确切是比拟靠谱的方法，独一的错误谬误便是元件比拟多，本钱比拟贵，并且凡是升压效力比拟低，而接上去要先容的电荷泵，仅须要电容、二极管、电阻和三极管就能够完成升压成果，并且效力比拟高，根基没耗损。

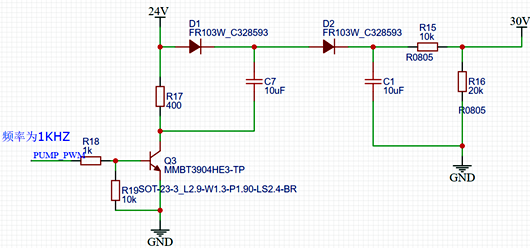

间接上道理图：
这里的PWM是操纵了单片机发生的，也能够操纵NE555发生，首要道理便是操纵C7，把负极电压抬升，从而完成正极电压抬升的成果，可是这里只能发生1KHZ的PWM波形，操纵前面的C1和D2停止滤波，注重C1尽可能选大一点，须要再一个周期内电荷耗损占比拟小，不然输入的纹波就会很大。
这里到了C1就能够输入靠近48V的电压了，之以是靠近是由于二极管有压降。前面R15、R16的感化首要是后级操纵了三级管做PWM电平转换，三极管耐压只能到40V，是以用电阻分压到30V，也能够使得NMOS完整导通了。

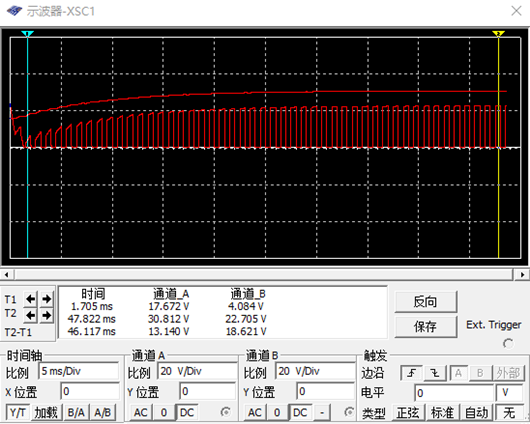

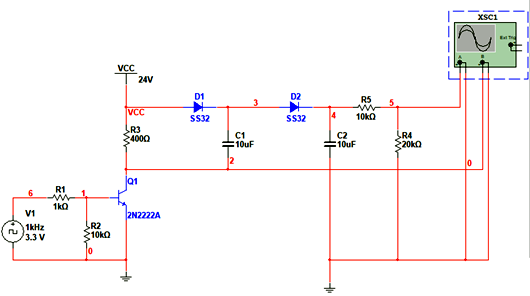

仿真成果以下：
电荷泵从道理上就能够发明，仅合用于低电流的旌旗灯号电平缩小，并不合适高功率场所。
