1、推挽驱动
电路布局以下图所示，输出为高的时辰上面三极管导通，输出为低的时辰上面的三极管导通，不管输出的回升沿降落沿有何等的缓，都不存在高低管同时导通的题目。
推挽驱动利用注重事变：若是你的输出Driver旌旗灯号是MCU输出的，普通幅度为3.3v，推挽供电电压有12v，那末这时辰驱动会有题目。
1.由于给到MOS管的栅极电压是只要2.7V摆布，能够不能使前面的MOS完整导通的。
2.这个时辰三极管的压降有9.3v，若是驱动电流又比拟大，那末三极管的功耗就会很是的大。
准确的用法是：推挽的输出旌旗灯号的幅度和供电电压的幅度应当是一样的，比方推挽供电是12v，那末你输出的驱动旌旗灯号的高电平也要是12v。
2、假的推挽电路
这电路若是纯真的斟酌输出端为0v，12v是不题目的，输出0v上管导通，输出12v下管导通，可是从0v到12v之间时，比方回升沿很缓的时辰输出为6v时，上管导通，下管也导通，这是咱们不但愿看到的。这个电路最首要的题目便是输出电压在0.7~11.3v这段电压区间，高低管都是导通的。

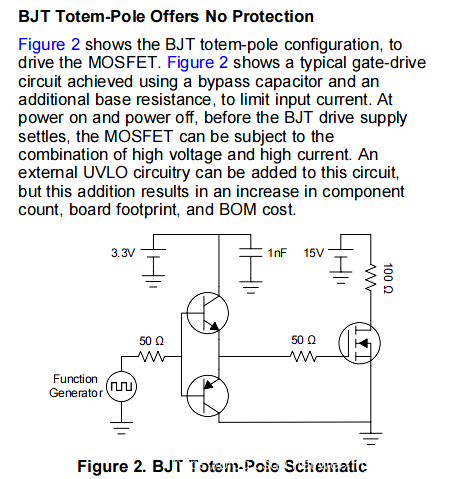

3、图腾柱驱动电路
小我以为图腾柱电路便是推挽电路的差别叫法。TI的利用手册上也是把推挽电路叫做Totem-Pole。
