基于运放 二极管：紧密整流电路、抱负二极管电路-KIA MOS管
信息来历：本站 日期：2022-07-13
运放和二极管组成的适用电路，紧密整流电路、抱负二极管电路。
电路图以下，能够看出，整流输入不二极管压降的丧失：

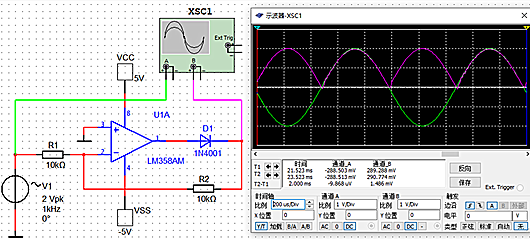

这个电路是反向比例缩小电路变更而来的。当输入负电压时，由于运放的输入电压下降，二极管正向导通，运放能够任务在负反应状况，以是输入是输入的反相；
当输入正电压时，由于运放的输入电压下降，二极管停止，运放不能组成负反应，输入电压能够经由过程R1、R2间接达到输入处。由于运放的感化，能够消弭二极管正向导通的压降，以此完成紧密整流。

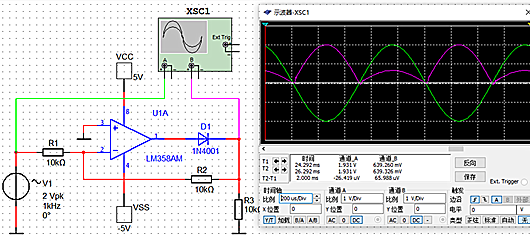

可是这个电路有个小题目，便是在输入正电压时，旌旗灯号是经由过程R1、R2两个电阻才达到输入，若是输入处有负载电阻，也就会由于三个电阻的分压感化，使得输入旌旗灯号幅值变小，以下图所示：
以是，若是负载的等效电阻比拟小的话，须要在输入处再接一个运放跟从一下，再接后端的负载，才能完成紧密全波整流。
电路图以下：

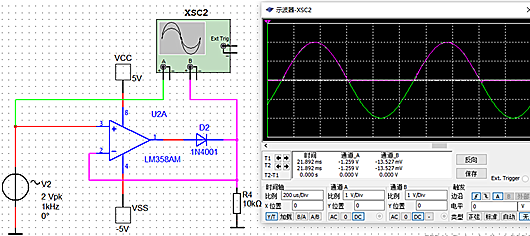

这个电路是在电压跟从器上增添了一个二级管；明显，当输入正电压时，运放输入高电压，二极管导通，运放任务在负反应状况，虚断特征建立，输入即是输入的正电压；当输入负电压时，运放输入低电压，二极管停止，运放的负反应状况不建立，输入为0。
以是，该电路结果同等于一个不正向压降的二极管。

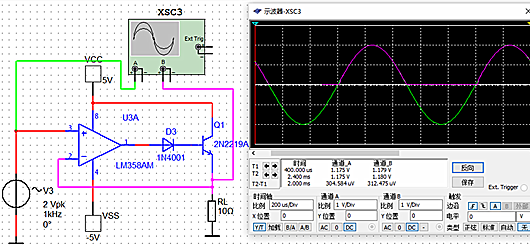

这个电路也有个小题目，便是输入旌旗灯号的驱动才能受限于运放，若是请求输入的功率也很大，那末输入的运放须要挑选大功率运放，或像下图一样，再接一个NPN三极管停止扩流，固然这类用法的效力不高，会有良多功率耗损在运放或三极管上：
