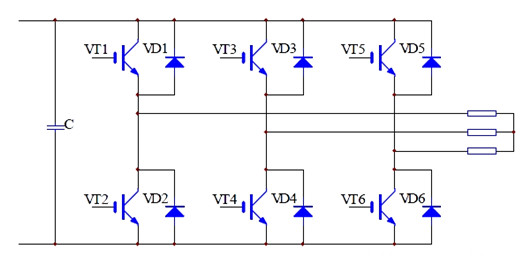

下图是三相双向逆变电路，图中咱们能够看到反并联二极管的用法。
当输出直流电压高于负载反向电动势时，它是一个逆变电路，将直流电变成峰值即是（或小于）直流电压的交换电（波形由驱动旌旗灯号决议，经常利用驱动旌旗灯号是SPWM正弦脉宽调制，即正弦波交换电）。
当输出直流电压低于负载反向电动势时，它是一个三相整流桥，此时来自负载的反向充电电流经整流桥流回直流电源，实现电刹车。
为甚么要把二者封装在一块。现实上大局部的IGBT利用都是上图的电路（两相、三相或更多相），封装在一路能够下降本钱、简化电路、增添靠得住性。而IGBT零丁利用时，反向二极管凡是不起感化，也就不影响电路设想，只是要谨慎电线接反时能够致使机电误动。
二极管的反向规复进程，现实上是其任务点从导经由进程度到停止。
二极管从处于导通状况处处于关断的状况，不是在一个时候点上实现的，而是在一段时候内实现的，这段时候伴跟着二极管两头的电压和流过它的电流的猛烈变更。

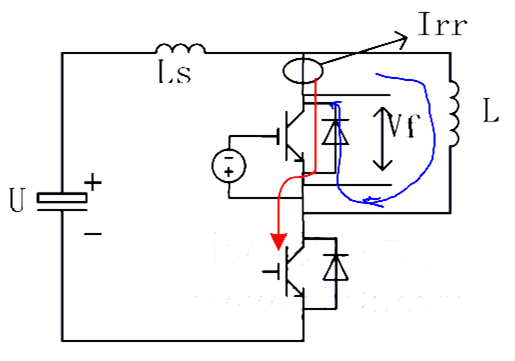

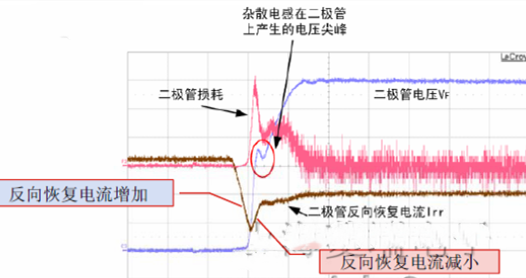

上图，二极管原来在续流，蓝色箭头，即二极管处于正向导通状况，下管IGBT翻开以后，二极管的电流起头减小（标的目的朝上），直到变成0，而后反向增添到一个峰值（标的目的朝下，白色箭头），接着反向减小（反向朝下，白色箭头）到0，此时二极管才实现了关断进程。
以是反向尖峰电流是朝下的，这一点对懂得退保和检测中的假毛病报错很有赞助。
即二极管反向规复尖峰电流是从下管的IGBT集电极C到发射极E，这个电流很大，上上图中的白色箭头。
